温馨提醒：图片仅供参考，商品以实物为准

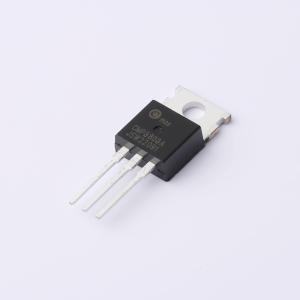

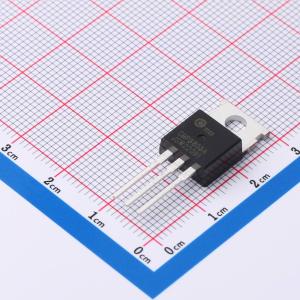

CMP3803A
1个N沟道 耐压:30V 电流:180A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 3803A 是一款 N 沟道功率 MOSFET。它经过专门设计，可将输入电容和栅极电荷降至最低。因此，该器件适用于先进的高效开关应用
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMP3803A
- 商品编号
- C5203828
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 2.7mΩ | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 57nC@10V | |
| 输入电容(Ciss) | 6nF | |
| 反向传输电容(Crss) | 538pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 725pF |
商品概述
CMSC4009是具有高单元密度的高性能沟槽N沟道和P沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。
商品特性
- 先进的工艺技术
- 超低导通电阻
- 动态dv/dt额定值
- 175°C工作温度
- 快速开关
- 全雪崩额定
- 无铅
应用领域
- LED电源控制器
- DC-DC和DC-AC转换器
- 大电流、高速开关
- 螺线管和继电器驱动器
- 电机控制、音频放大器
