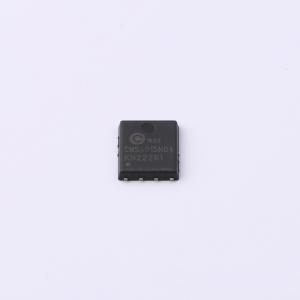

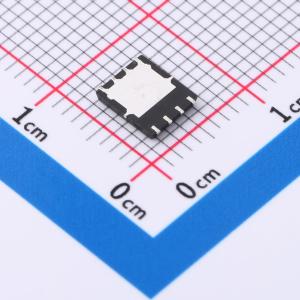

温馨提醒：图片仅供参考，商品以实物为准
CMSA015N04
1个N沟道 耐压:40V 电流:170A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMSA015N04采用先进技术，可提供出色的导通电阻RDS(ON)。该器件适合用作低端通用场效应晶体管（FET）。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA015N04
- 商品编号
- C5203841
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 170A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V,50A | |
| 耗散功率(Pd) | 95W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 126nC@20V | |
| 输入电容(Ciss) | 5.1nF@20V | |
| 反向传输电容(Crss) | 100pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CMSC8447B旨在提供一个高效同步降压功率级，实现最佳布局和电路板空间利用。该器件非常适合用于紧凑型DC/DC转换器应用。
商品特性
- 40V、22A，VGS = 10V时RDS(ON) = 19mΩ
- 低栅极电荷
- 高电流能力
- 符合RoHS标准
应用领域
- 计算、服务器和负载点（POL）中的DC/DC转换器
- 电信和工业领域的隔离式DC/DC转换器
