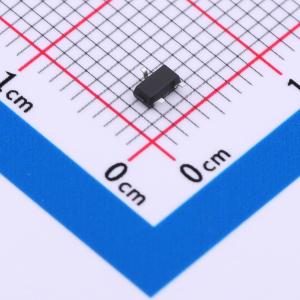

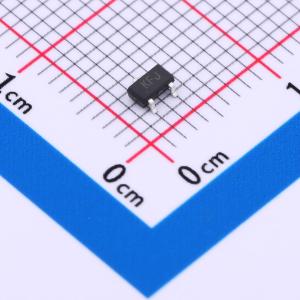

温馨提醒：图片仅供参考，商品以实物为准
CMN3J332AM
1个P沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMN3J332AM
- 商品编号
- C5203768
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 900pF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CMSC7423B将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 在VGS = -10V时,RDS(ON) < 35mΩ
- 在VGS = -4.5V时,RDS(ON) < 55mΩ
- 驱动要求简单
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
- 功率放大器开关
