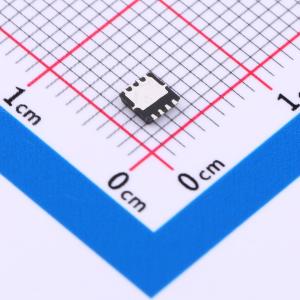

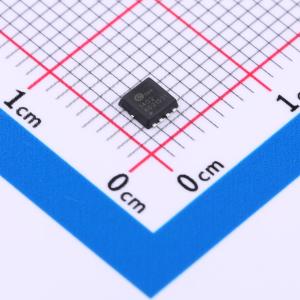

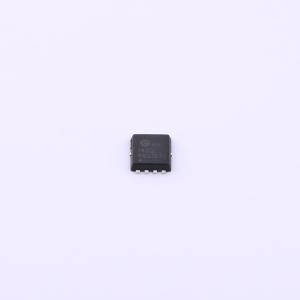

CMSC1402
1个N沟道 耐压:20V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CMSC1402旨在提供一个高效同步降压功率级，可实现最佳布局和电路板空间利用。该器件非常适合用于紧凑型DC/DC转换器应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSC1402
- 商品编号
- C5203791
- 商品封装
- DFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 4.5mΩ@4.5V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
CMN2717M是P沟道增强型功率MOSFET，采用串联设计。具有开关速度快、导通电阻低、稳定性好等特点。适用于商业和工业表面贴装应用，也适用于如DC/DC转换器等低压应用。
商品特性
- N沟道MOSFET
- 低导通电阻
- 表面贴装封装
- 符合RoHS标准
应用领域
- 计算、服务器和负载点(POL)的DC/DC转换器
- 电信和工业领域的隔离式DC/DC转换器
