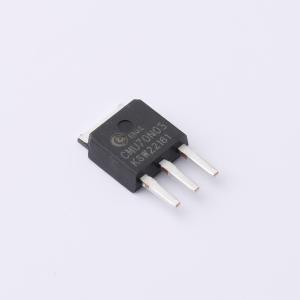

温馨提醒：图片仅供参考，商品以实物为准
CMU70N03
1个N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 70N03是高性能沟槽N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。70N03符合RoHS标准，100%经过雪崩能量（EAS）测试，具备完整的功能可靠性认证。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMU70N03
- 商品编号
- C5203814
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 7.5mΩ@4.5V | |
| 耗散功率(Pd) | 65W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 15nC@5V | |
| 输入电容(Ciss) | 3.2nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
514采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)。该器件适用于多种应用场景。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 用于笔记本电脑(MB)、上网本(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
