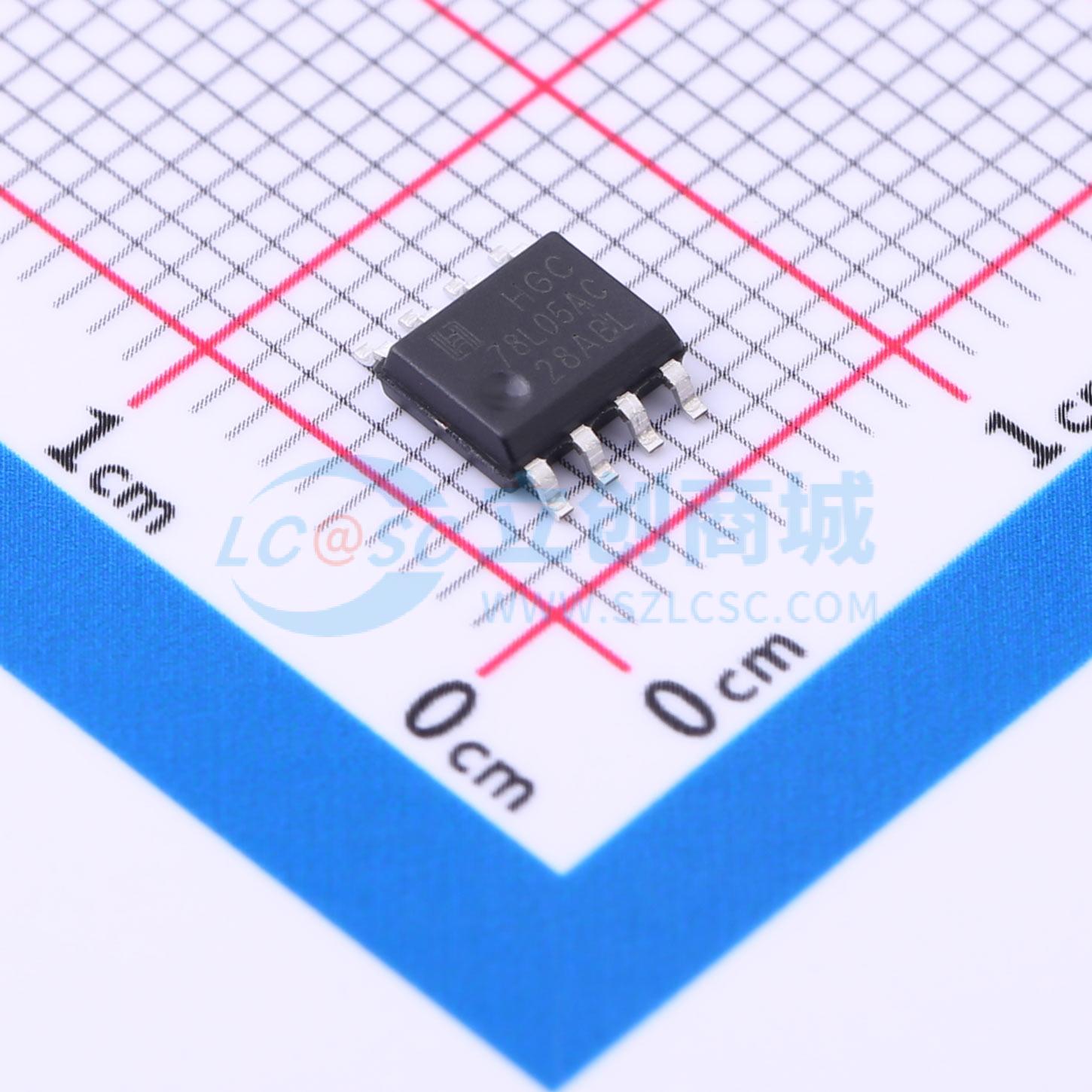

温馨提醒：图片仅供参考，商品以实物为准
LM78L05ACDRG
5V 100mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三端正电压调节器采用内部限流和热关断功能，使其基本不会损坏。如果提供足够的散热片，它们可以提供高达100 mA的输出电流。它们旨在作为各种应用中的固定电压调节器，包括本地或板载调节，以消除与单点调节相关的噪声和分配问题。此外，它们可以与功率传输元件一起使用，以制作高电流电压调节器。用作齐纳二极管/电阻器组合的替代品，通常可将有效输出阻抗提高两个数量级，同时降低静态电流和噪声。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM78L05ACDRG
- 商品编号
- C5145270
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.7V@(40mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | - | |
| 功能特性 | 热关断；短路保护 | |
| 工作温度 | 0℃~+70℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM78LxxA系列三端稳压器采用内部限流和热关断保护，本质上具有极高的可靠性。在提供足够散热的情况下，其输出电流可达100mA。该系列器件旨在作为固定电压稳压器，广泛应用于各种场景，包括用于消除噪声和解决单点稳压带来的分布问题的本地或板载稳压。此外，它们可与功率传输元件配合使用，以构成大电流电压稳压器。作为齐纳二极管/电阻组合的替代方案，LM78LxxA系列通常可将输出阻抗改善约两个数量级，同时具有更低的静态电流和更低的噪声。
商品特性
- 输出电流高达100mA
- 输出电压包括3.3V、5V、6V、8V、9V、10V、12V、15V、18V、20V、24V
- 热过载保护
- 短路保护
- 无需外部元件
- 精度为±5%
应用领域
- 本地或板载稳压
- 噪声消除
- 与功率传输元件配合构成大电流稳压器
- 替代齐纳二极管/电阻组合
