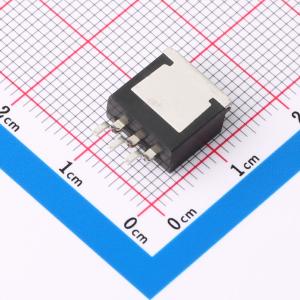

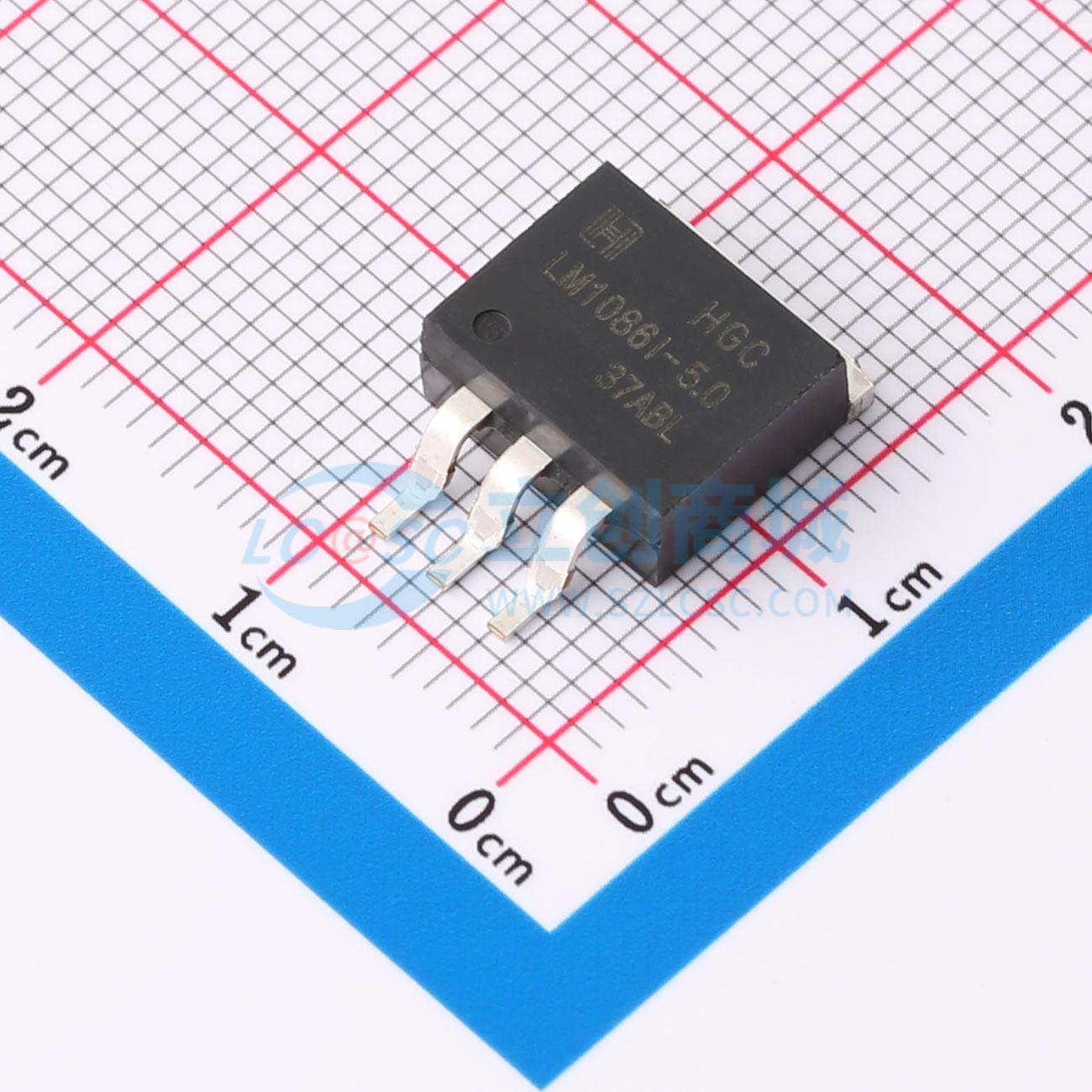

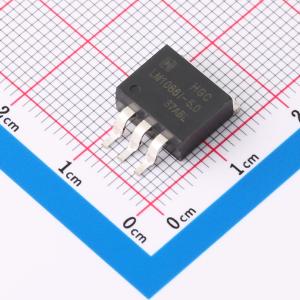

LM1086IS-5.0RG
1.5A LDO稳压器电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性稳压器 Vin=30V Vout=5V 1.5A 68dB@(120Hz)
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM1086IS-5.0RG
- 商品编号
- C5145330
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 2.4104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.25V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM1086是一款正电压输出的低压降三端线性稳压电路，在1.5A输出电流下的压降为1.2V。分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。内部集成过热保护和限流电路，适用于各类电子产品。
商品特性
- 固定输出电压为3.3V、5.0V和可调输出电压版本
- 可调版本的电压精度为1%
- 固定电压的输出电压精度为2%
- 低漏失电压：1.5A输出电流时仅为1.2V
- 限流功能
- 过热切断
- 温度范围：-40°C~125°C
应用领域
- 膝上型电脑，掌上电脑和笔记本电脑
- 电池充电器
- SCSI-II主动终端
- 移动电话
- 无绳电话
- 电池供电系统
- 便携式设备
- 开关电源的后置稳压器
