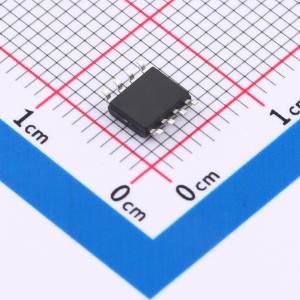

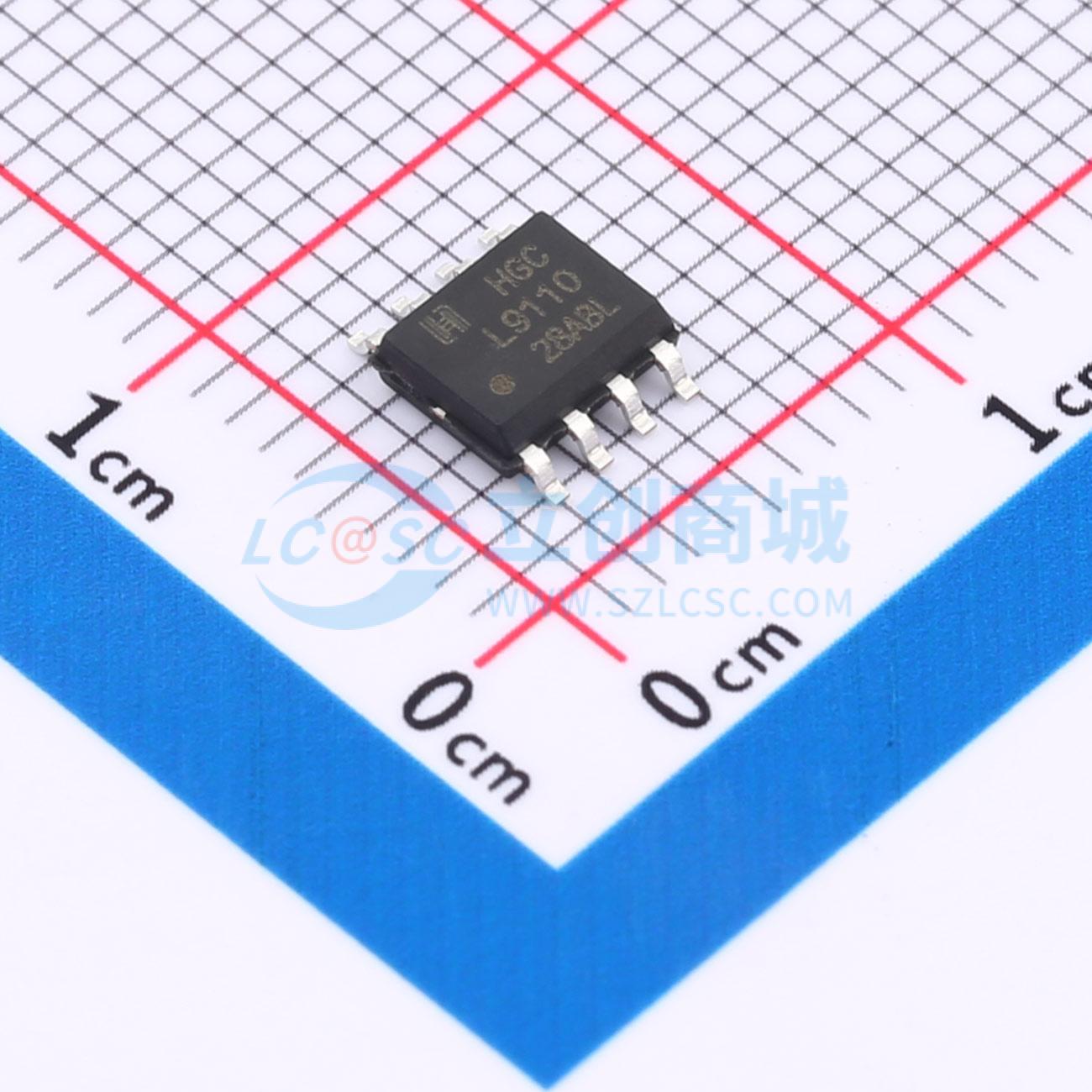

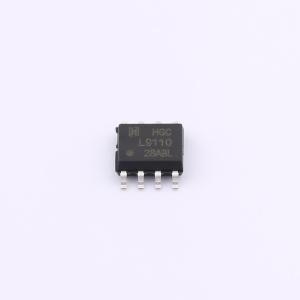

温馨提醒：图片仅供参考，商品以实物为准

L9110DRG

控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: L9110S 是为控制驱动电机而设计的一款两通道推挽式功率放大专用集成电路。它将分立电路集成在单片IC 之中，使外围器件变少，成本降低，整机可靠性提高。L9110S 芯片有两个输入控制端，可以控制两个输出端直接驱动电机的正反转动。
品牌名称: HGC(深圳汉芯)
商品型号: L9110DRG
商品编号: C5145345
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

L9110是一款专为电机控制和驱动而设计的双通道推挽式功率放大专用集成电路。该器件将分立电路集成于单片IC中，从而降低了外围器件成本，并提高了整机可靠性。其输入端兼容TTL/CMOS电平，具备良好的抗干扰性能。两个输出端可直接驱动电机进行正向和反向运动，提供较大的电流驱动能力，每个通道可持续通过800mA电流，峰值电流能力可达1.5A。内置的钳位二极管可释放感性负载的反向冲击电流，使其在驱动继电器、直流电机、步进电机或开关功率管时安全可靠。芯片集成了热关断保护功能模块，当检测到芯片PN结温度超过设计阈值时，将关断所有电路功能。L9110可广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路。

商品特性

低静态工作电流
宽电源电压范围：2.3V ~ 12V
具备800 mA/CH通道连续电流输出能力
较低的饱和压降
输出具有正转、反转和高阻三种状态
兼容TTL/CMOS输出电平，可直接连接MCU I/O
输出内置嵌位二极管，适用于感性负载
芯片内集成控制和驱动，具备引脚高压保护功能
芯片集成热关断保护功能模块
工作温度范围：-20℃ ~ +85℃
可提供SOP-8、DIP-8等封装形式

应用领域

玩具马达驱动
密码锁与保险箱
水表与气表
电动窗帘
小家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.2V~6.5V
	电机驱动电压(Vm)	-
	输出电流	800mA
	H桥数量	-
	驱动类型	双极驱动

	属性	参数值
	步长细分	-
	接口类型	-
	集成开关	-
	导通电阻	-
	工作温度	-30℃~+85℃
	功能特性	过温保护
