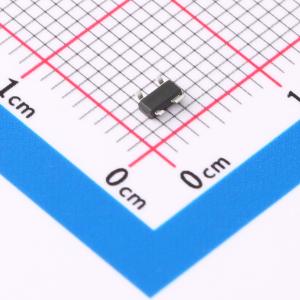

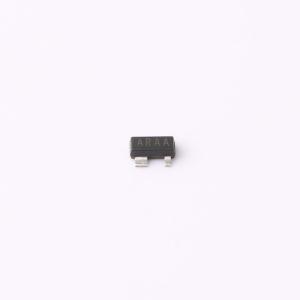

温馨提醒：图片仅供参考，商品以实物为准
HX811RDB4RG
低电压复位检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 监控芯片 2.63V 一款具有电压检测功能的微处理器复位芯片，带有使能控制端，用于监控微控制器或其他逻辑系统的电源电压。它可以在上电掉电和节电情况下，或在电源电压低于预设的检测电压Vth时，向系统提供复位信号。同时，在上电或电源电压恢复到高于预设的检测电压Vth时，或使能MR(overline)电压由低电平变为高电平时，VRESET输出将延时Trp时间后输出变为高电平。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX811RDB4RG
- 商品编号
- C5145359
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.041433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 500ms | |
| 工作温度 | -20℃~+70℃@(Ta) | |
| 静态电流(Iq) | 1uA |
商品概述
一款具有电压检测功能的微处理器复位芯片，带有使能控制端，用于监控微控制器或其他逻辑系统的电源电压。它可以在上电掉电和节电情况下，或在电源电压低于预设的检测电压Vth时，向系统提供复位信号。同时，在上电或电源电压恢复到高于预设的检测电压Vth时，或使能MR(overline)电压由低电平变为高电平时，VRESET输出将延时Trp时间后输出变为高电平。当输入电压低于检测电压Vth时，VRESET输出为低电平；当使能控制端MR(overline)电压为低电平时，VRESET输出也为低电平。应用简单，无需外部器件。
商品特性
- 低功耗：2uA（典型值） @VMR = VCC
- 宽工作电压范围：1 - 6.0V
- 具有VCC瞬态抗干扰
- 应用简单，无需外部元件
- 内置复位延时时间500ms（典型值）
- 高精度复位电压值：±2.5%
- 具有使能控制端MR(overline)，低电平有效
- 小体积封装：SOT143
应用领域
- 电池供电设备
- 非易失性RAM信号存储保护器
- 掉电检测器
- 临界MP电源监控
- 电脑、微机处理器
- 嵌入式系统
