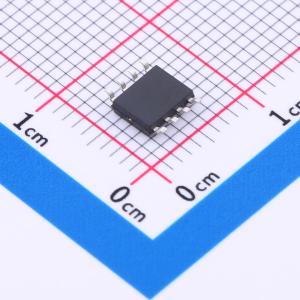

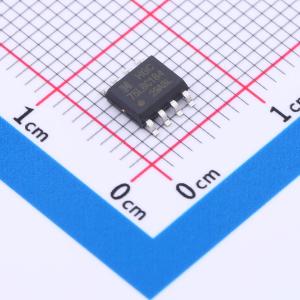

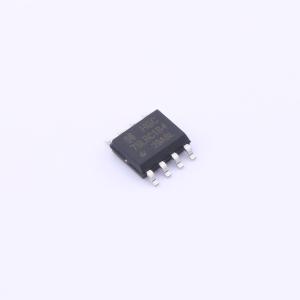

温馨提醒：图片仅供参考，商品以实物为准
HX75LBC184DRG
差分收发器带瞬态电压抑制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX75LBC184和HX65LBC184是差分数据线收发器，具有内置的高能量噪声瞬态保护功能。这些电路提供可靠的低成本直接耦合数据线接口，无需外部组件。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX75LBC184DRG
- 商品编号
- C5145373
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ |
商品概述
HX75LBC184和HX65LBC184是差分数据线收发器，采用HX75176行业标准封装，内置针对高能噪声瞬变的保护功能。此特性显著提高了可靠性，相比大多数现有设备，能更好地抵御耦合到数据电缆的噪声瞬变。使用这些电路可提供可靠、低成本的直接耦合（无需隔离变压器）数据线接口，且无需任何外部组件。
HX75LBC184和HX65LBC184能够承受400瓦峰值（典型值）的过电压瞬变。
IEC 61000 - 4 - 5中规定的常规组合波模拟过电压瞬变，并对由开关和二次雷击瞬变引起的单向浪涌进行建模。
通过分别定义电压和电流的上升和下降时间的双指数函数来模拟组合波。标准的1.2微秒/50微秒组合波形如图1所示，并在图15的测试说明中也有展示。
该器件还为电气噪声环境应用（包括工业过程控制）中的总线型数据总线提供了其他理想特性。差分驱动器设计采用了压摆率控制输出，足以传输高达250 kbps的数据。压摆率控制允许比无控制且电压转换更快的情况更长的未端接电缆长度和从主骨干线引出的更长分支长度。独特的接收器设计在输入悬空（开路）时提供高电平的故障安全输出。HX75LBC184和HX65LBC184接收器还具有相当于四分之一单位负载的高输入电阻，允许在总线上连接多达128个类似设备。
HX75LBC184的工作温度范围为0°C至70°C。HX65LBC184的工作温度范围为 - 40°C至85°C。
商品特性
- 集成瞬态电压抑制功能
- 总线端子的ESD保护超过：±30 kV IEC 61000 - 4 - 2接触放电、±15 kV IEC 61000 - 4 - 2气隙放电、±15 kV EIA/JEDEC人体模型
- 根据IEC 61000 - 4 - 5标准，提供400瓦峰值（典型值）的电路损坏保护
- 受控的驱动器输出电压压摆率允许更长的电缆分支长度，在电气噪声环境中可达250 kbps
- 开路故障安全接收器设计
- 四分之一单位负载允许在总线上连接128个设备
- 热关断保护
- 上电/掉电毛刺保护
- 每个收发器符合或超过TIA/EIA - 485（RS - 485）和ISO/IEC 8482:1993(E)标准的要求
- 低禁用电源电流，最大300 μA
- 引脚与HX75176兼容
应用领域
- 工业网络
- 电表
- 电机控制
