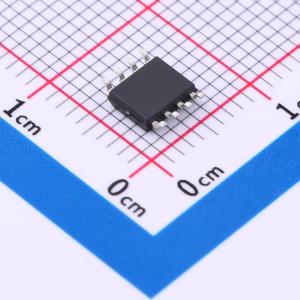

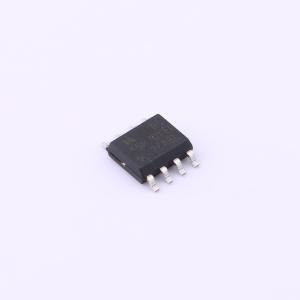

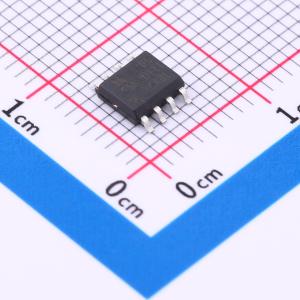

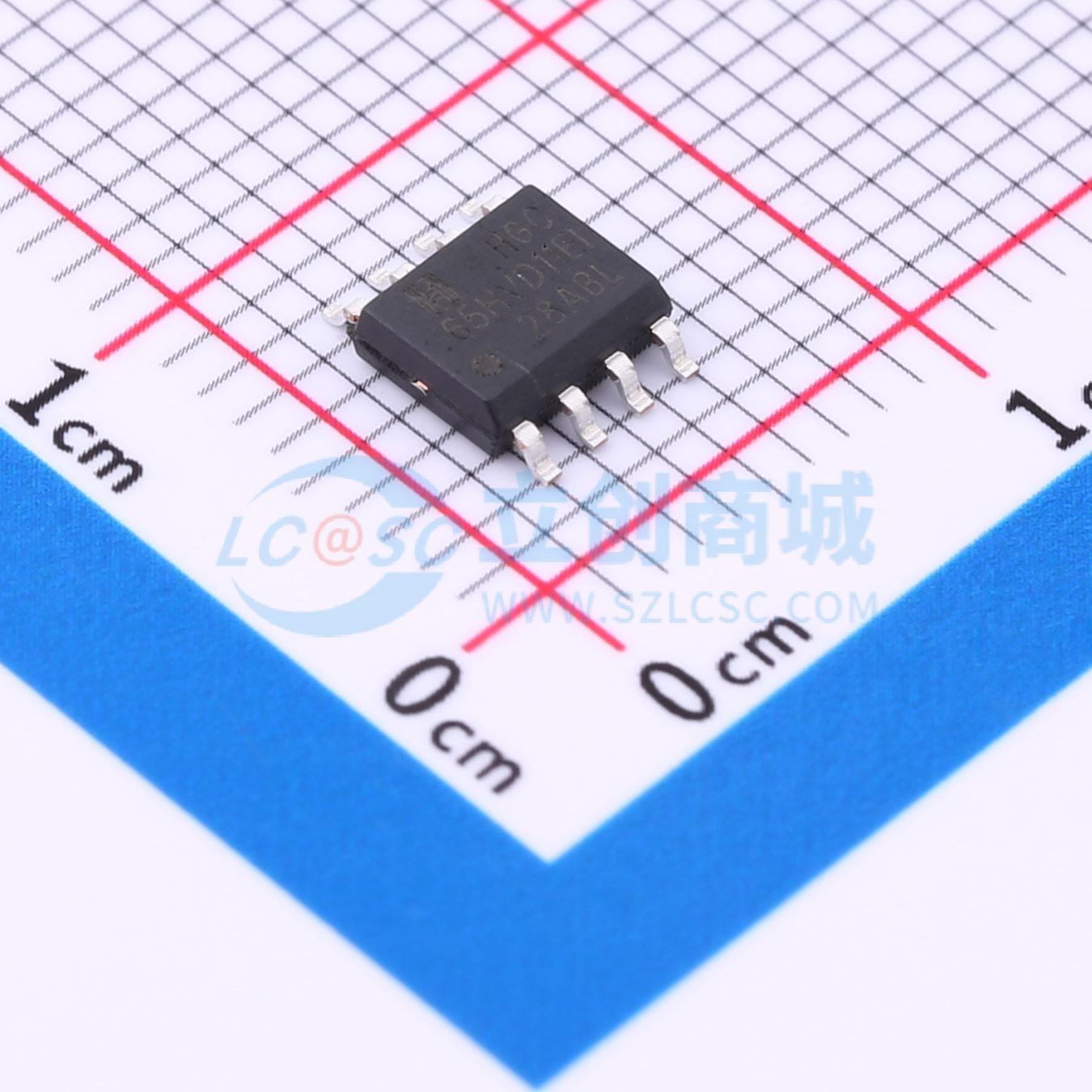

温馨提醒：图片仅供参考，商品以实物为准
HX65HVD11EIDRG
3.3V RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX65HVD10、HX65HVD11 和 HX65HVD12 集成了一个三态差分线路驱动器和差分输入线路接收器，采用单一 3.3V 电源供电。它们专为平衡传输线设计，符合或超越了 ANSI 标准 TIA/EIA - 485 - A 和 ISO 8482:1993。这些差分总线收发器是单片集成电路，用于多点总线传输线上的双向数据通信
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX65HVD11EIDRG
- 商品编号
- C5145389
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 静态电流 | 9mA | |
| 功能特性 | 热插拔保护；热关断保护；失效保护；使能关断；低功耗模式；过流保护 |
商品概述
HX65HVD10、HX65HVD11和HX65HVD12将一个三态差分线路驱动器和差分输入线路接收器相结合，采用单一3.3-V电源供电。它们专为平衡传输线设计，符合或超过ANSI标准TIA/EIA - 485 - A和ISO 8482:1993。
这些差分总线收发器是单片集成电路，专为多点总线传输线上的双向数据通信而设计。
驱动器和接收器分别具有高电平有效和低电平有效的使能端，可外部连接在一起用作方向控制。
通过禁用驱动器和接收器，可以实现极低的器件待机电源电流。
驱动器差分输出和接收器差分输入内部连接，形成一个差分输入/输出（I/O）总线端口，当驱动器禁用或VCC = 0时，该端口对总线的负载最小。这些器件具有较宽的正负共模电压范围，适用于同线通信应用。
商品特性
- 采用3.3-V电源供电
- 总线引脚ESD保护超过16 kV HBM
- 提供1/8单位负载选项（总线上最多可连接256个节点）
- 可选的驱动器输出转换时间，适用于1 Mbps、10 Mbps和32 Mbps的信号速率
- 符合或超过ANSI TIA/EIA - 485 - A的要求
- 总线引脚短路保护范围为 -7 V至12 V
- 低电流待机模式，典型值为1 μA
- 开路、空闲总线和短路总线故障安全接收器
- 热关断保护
- 热插拔应用的无干扰上电和掉电保护
应用领域
- 数字电机控制
- 公用事业仪表
- 机箱到机箱互连
- 楼宇自动化
- 电子安全站
- 销售点（POS）终端和网络
- 工业过程控制
