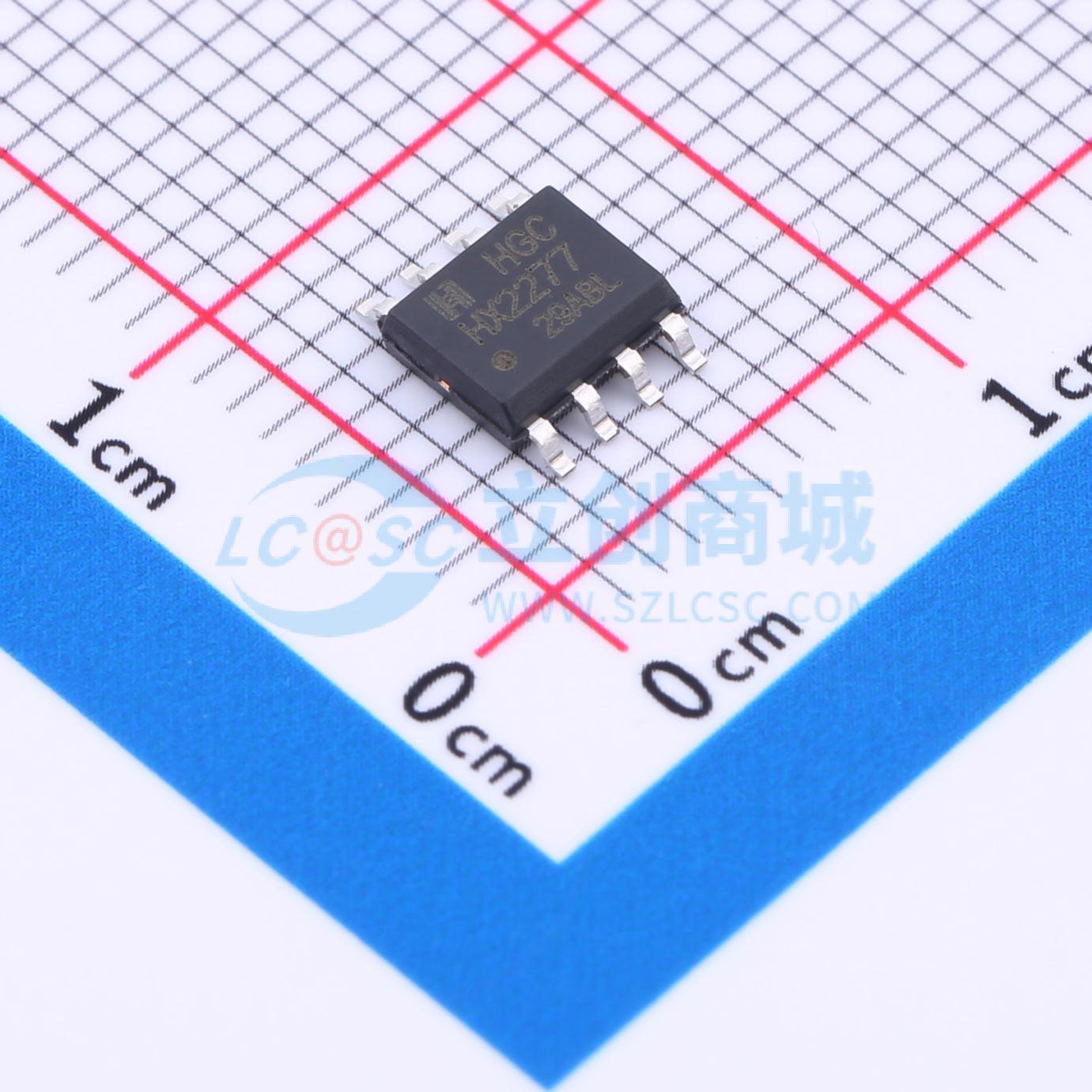

温馨提醒：图片仅供参考，商品以实物为准
HX2277DRG
高精度运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HXx277系列精密运算放大器可替代行业标准的HX177。它们的噪声性能得到改善，输出电压摆幅更宽，速度提高一倍，而静态电流降低一半。其特性包括超低失调电压和漂移、低偏置电流、高共模抑制比和高电源抑制比
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX2277DRG
- 商品编号
- C5145399
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 双电源电压(Vee~Vcc) | -18V~-2V；2V~18V | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1MHz | |
| 压摆率(SR) | 0.8V/us | |
| 共模抑制比(CMRR) | 140dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1nA | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 35mA | |
| 输入失调电流(Ios) | 1nA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | EMI滤波/RF抑制；内置补偿；反相位输入保护 |
商品概述
HXx277系列精密运算放大器取代了行业标准的HX177。它们具有更低的噪声、更宽的输出电压摆幅，速度提高了一倍，静态电流降低了一半。其特性包括超低失调电压和漂移、低偏置电流、高共模抑制比和高电源抑制比。单通道、双通道和四通道版本具有相同的规格，提供了最大的设计灵活性。
HXx277系列运算放大器在±2V至±18V电源下具有出色的性能。与大多数仅在一种电源电压下规定性能的运算放大器不同，HXx277系列是为实际应用而设计的；在±5V至±15V的电源范围内适用单一限制。当放大器达到规定的极限时，仍能保持高性能。由于初始失调电压（最大±100μV）非常低，通常不需要用户进行调整。然而，单通道版本（HX277）为特殊应用提供了外部微调引脚。
HX277运算放大器易于使用，不会出现一些其他运算放大器中存在的相位反转和过载问题。它们在单位增益下稳定，并在广泛的负载条件下提供出色的动态性能。双通道和四通道版本采用完全独立的电路，即使在过驱动或过载时，也能实现最低的串扰和互不干扰。
商品特性
- 超低失调电压：10μV
- 超低漂移：±0.1μV/°C
- 高开环增益：134dB
- 高共模抑制比：140dB
- 高电源抑制比：130dB
- 低偏置电流：最大1nA
- 宽电源范围：±2V至±18V
- 低静态电流：每个放大器800μA
- 单通道、双通道和四通道版本
- 封装形式：DIP - 8、DIP - 14、SOP - 8、SOP - 14、DFN - 8 2×2、TSSOP - 14
应用领域
- 传感器放大器
- 电桥放大器
- 温度测量
- 应变计放大器
- 精密积分器
- 电池供电仪器
- 测试设备
