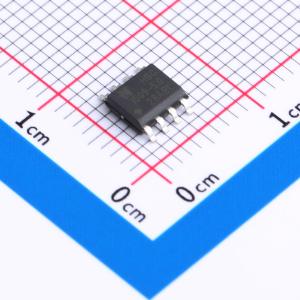

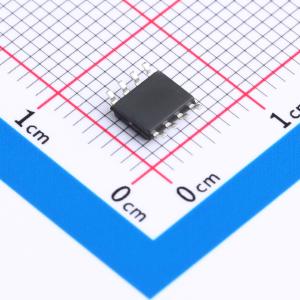

温馨提醒：图片仅供参考，商品以实物为准

HX1509D-5.0RG

150KHz, 2A PWM 降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX1509系列是专为降压DC/DC转换器设计的单片IC,能够驱动2A负载而无需额外的晶体管,节省了电路板空间。内置开关晶体管,支持固定3.3V、5V、12V和可调输出版本。
品牌名称: HGC(深圳汉芯)
商品型号: HX1509D-5.0RG
商品编号: C5145408
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.22克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

HX1509系列是专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调整率，无需外部设计。在保护功能方面，热关断可防止因过热运行而损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。HX1509系列的开关频率为150KHz，与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±15%的容差。输出版本包括固定的3.3V、5V、12V以及可调型。该芯片采用标准的8引脚SOP - 8封装。

商品特性

输出电压：3.3V、5V、12V及可调输出版本
可调版本输出电压范围：1.23V至18V ±4%
150KHz ±15%固定开关频率
电压模式非同步PWM控制
热关断和限流保护
开/关关断控制输入
工作电压最高可达22V
输出负载电流：2A
SOP - 8L封装
低功耗待机模式
芯片内置开关晶体管
采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~22V
	输出电压	5V
	输出电流	2A
	开关频率	150kHz
	工作温度	-20℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
