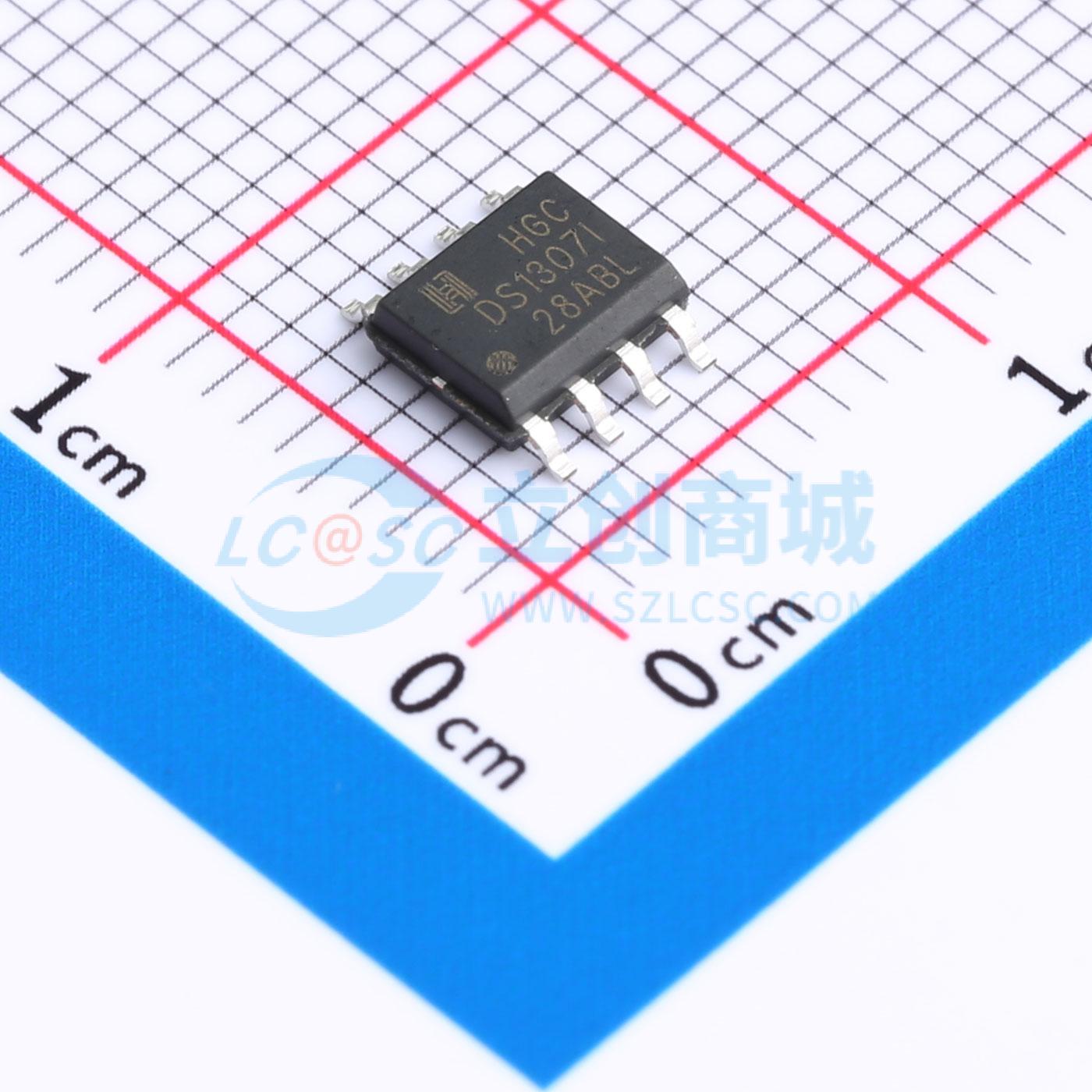

DS1307IDRG

带56字节RAM的I2C串行实时时钟芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 实时时钟／日历芯片低功耗、两线制串行读写接口、日历和时钟数据按BCD码存取的时钟/日历芯片
品牌名称: HGC(深圳汉芯)
商品型号: DS1307IDRG
商品编号: C5145428
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

DS1307 是一款低功耗、带56 个字节用户非易失性SRAM（NV SRAM）、全BCD 码的时钟/日历电路。地址和数据通过串行I2C 总线传递。时钟/日历提供秒、分、小时、周、日、月和年信息。对小于31 天的月，月末的日期自动进行调整，还具有闰年校正的功能。时钟可以工作在24 小时格式或带AM/PM 标志的12 小时格式。DS1307 有一个内置的电压判断电路，具有检测电源掉电功能，在电源掉电时，可自动切换到由备用电源（电池）供电。

商品特性

基于32.768 kHz 的石英晶体，可对秒，分，时，日，月，周以及带闰年补偿的年进行计数
自动掉电检测及电源切换电路
电池供电下，振荡器工作时的消耗小于500nA
带备用电池的56 字节非易失性RAM
可选的工业温度范围：-40°C 至 +85°C
I2C 串行总线接口
封装形式：DIP8 、SOP8 和MSOP8
可编程方波输出

应用领域

付费率电度表、IC 卡水表、IC 卡煤气表
传真机
移动电话电池电源产品
便携仪器电视机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	4.5V~5.5V
	晶振	外置

	属性	参数值
	闹钟输出	无
	工作温度	-40℃~+85℃
	静态电流(Iq)	300nA
