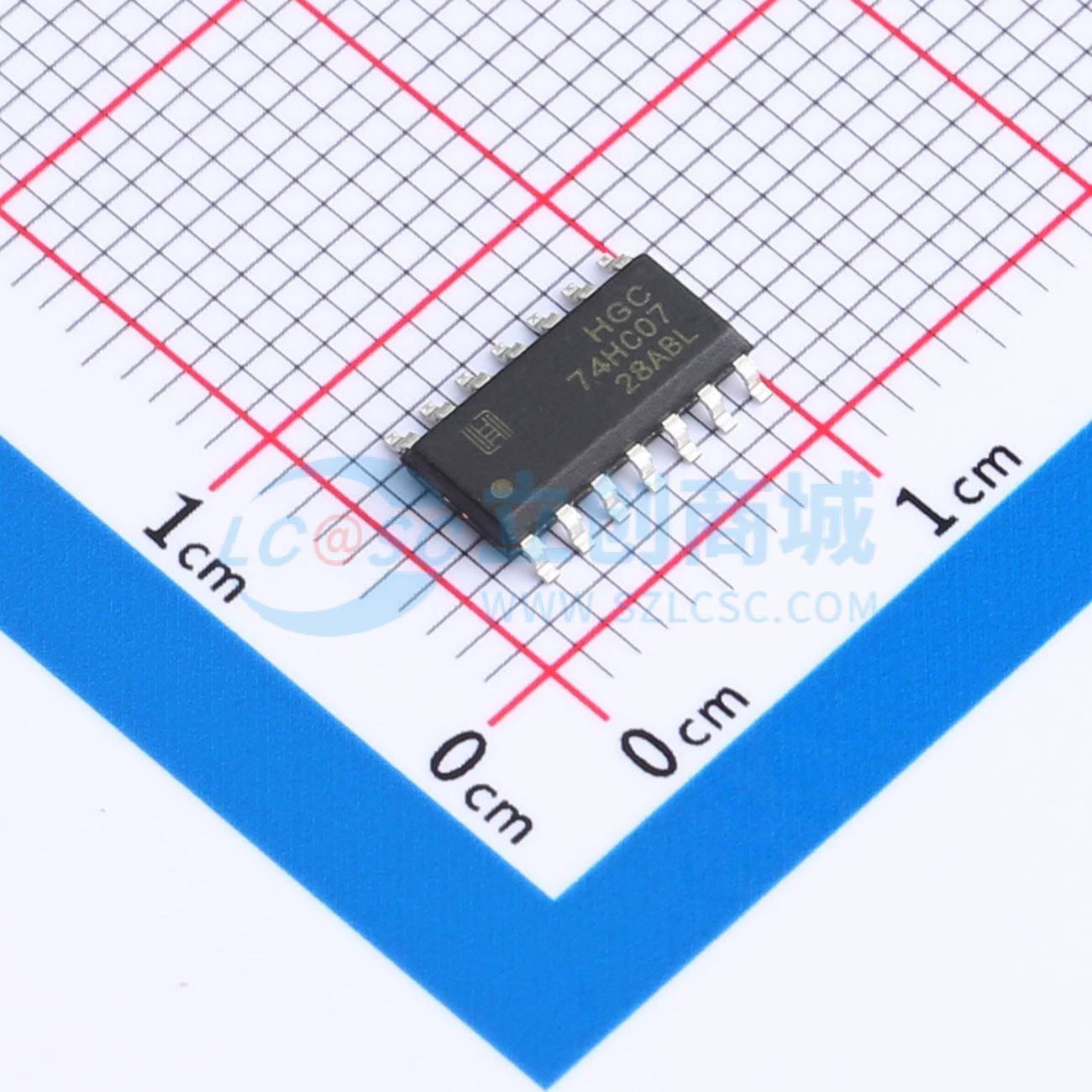

温馨提醒：图片仅供参考，商品以实物为准
74HC07DRG
六路缓冲器（漏极开路）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC07是一款采用硅栅C2MOS技术制造的高速CMOS六通道集电极开路缓冲器。其内部电路由两级组成，包含缓冲输出，具备高抗噪性和稳定的输出特性。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC07DRG
- 商品编号
- C5145446
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 6 | |
| 每个元件位数 | 6 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 6ns@6V,50pF |
商品概述
74HC07 是采用硅栅 C2MOS 技术制造的高速 CMOS 六通道开路漏极缓冲器。内部电路由包括缓冲输出的两级组成，具有高抗噪性和稳定输出。所有输入均配备静电放电和瞬态过电压保护电路。
商品特性
- 高速：传输延迟时间 tPD = 6ns（典型值），电源电压 VCC = 6V
- 低功耗：电源电流 ICC = 1μA（最大值），环境温度 TA = 25°C
- 高抗噪性：高电平噪声容限 V NIH = 低电平噪声容限 V NIL = 28%VCC（最小值）
- 宽工作电压范围：工作电压 VCC = 2V 至 6V
- 引脚和功能与 74 系列 07 兼容
- 封装形式：DIP - 14、SOP - 14、TSSOP - 14
