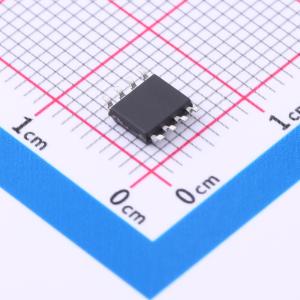

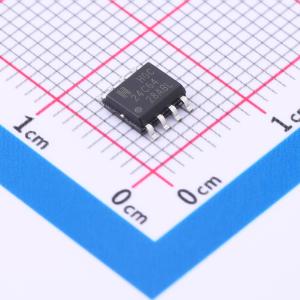

温馨提醒：图片仅供参考，商品以实物为准
HX24C64DRG
64Kbit 串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX24C64提供64K位的串行电可擦除可编程只读存储器（EEPROM）。该器件支持1.8V至5.5V的工作电压，工作温度范围为-40°C至+85°C。具有两线串行接口，支持32字节页写模式，自定时写周期时间为5ms，高可靠性，耐久性为1百万次写周期，数据保留时间为100年。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24C64DRG
- 商品编号
- C5145460
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
HX24C32/HX24C64 提供 32,768/65,536 位的串行电可擦除可编程只读存储器，组织为 4096/8192 个 8 位字。该器件针对许多工业和商业应用进行了优化，这些应用中低功耗和低电压操作至关重要。HX24C32/HX24C64 采用节省空间的 8 引脚 DIP、8 引脚 SOP 和 8 引脚 MSOP 封装，并通过两线串行接口进行访问。
商品特性
- 宽电压工作范围：VCC = 1.8V ~ 5.5V
- 工作环境温度：-40°C ~ +85°C
- 内部组织：
- HX24C32：4096×8（32K 位）
- HX24C64：8192×8（64K 位）
- 两线串行接口
- 施密特触发器，带滤波输入以抑制噪声
- 双向数据传输协议
- 兼容 1 MHz（5V）、400 kHz（1.8V、2.5V、2.7V）
- 写保护引脚用于硬件数据保护
- 32 字节页（32K、64K）写入模式
- 允许部分页写入
- 自定时写入周期（最长 5 ms）
- 高可靠性：
- 耐久性：100 万次写入周期
- 数据保持：100 年
- 提供 DIP-8、SOP-8、MSOP-8 封装
