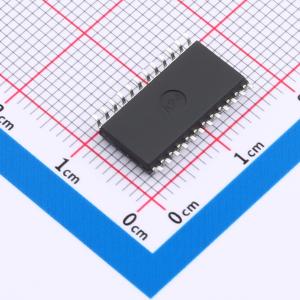

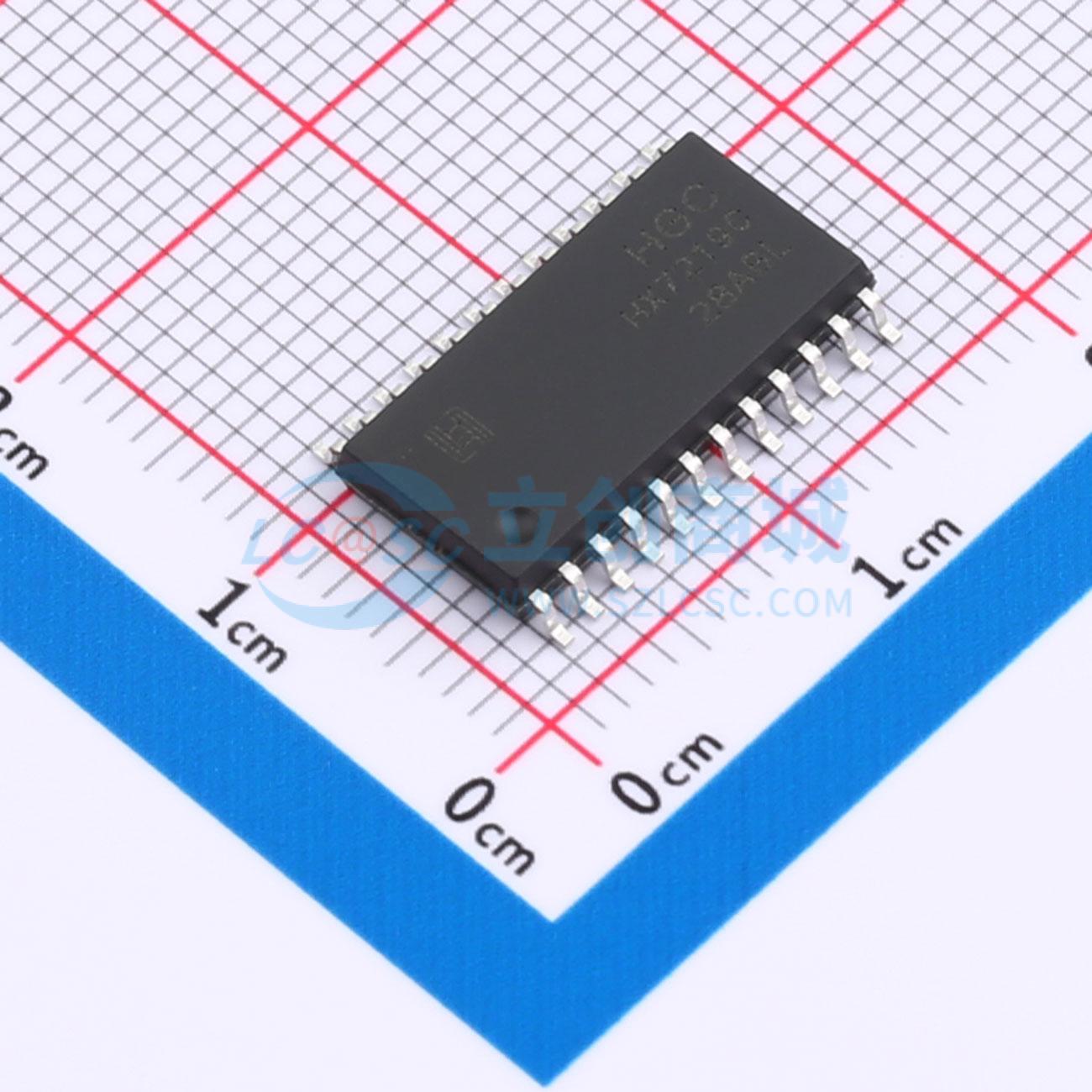

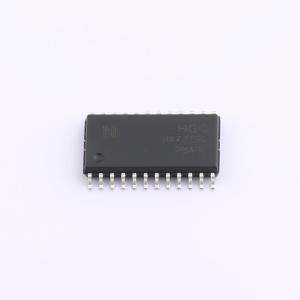

HX7219CDWRG
串行接口8位LED显示驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8x8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX7219CDWRG
- 商品编号
- C5145464
- 商品封装
- SOIC-24
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x8位 | |
| 工作电压 | 4V~5.5V | |
| 时钟频率(fc) | 10MHz |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 320mA | |
| 段驱动电流 | 30mA | |
| 工作温度 | 0℃~+70℃ |
商品概述
HX7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8×8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。 一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址，在更新时不需要改写所有的显示。HX7219同样允许用户对每一个数据选择编码或者不编码。 整个设备包含一个小于150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1 - 8位数据，还有一个让所有LED发光的检测模式。 提供24脚的DIP和SOP封装。
商品特性
- 10MHz连接串行口
- 独立的LED段控制
- 数字的译码与非译码选择
- 150μA的低功耗关闭模式
- 亮度的数字和模拟控制
- 高电压中断显示
- 共阴极LED显示驱动
应用领域
- 条形图显示
- 仪表面板
- 工业控制
- LED矩阵显示
