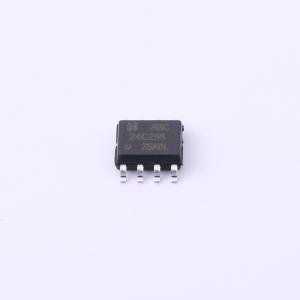

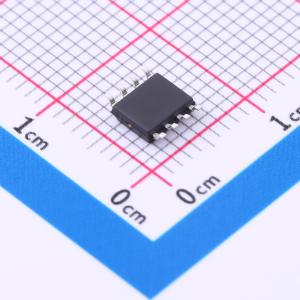

HX24C256DRG
256Kbit 串行EEPROM，宽电压操作，I2C接口，高可靠性，100年数据保留
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX24C256是一款256K位串行EEPROM，支持1.8V到5.5V的工作电压，工作温度范围为-40°C到+85°C。该器件具有I2C接口，支持1MHz（5V）和400kHz（1.8V、2.7V、3.3V）的时钟频率。具备硬件数据保护功能，支持64字节页面写入模式，写周期时间为5ms，数据保留时间为100年，写周期寿命为1百万次。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24C256DRG
- 商品编号
- C5145458
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 256Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
HX24C128 / HX24C256提供131,072/262,144位串行电可擦除可编程只读存储器（EEPROM），组织为4096个8位字。该器件针对许多工业和商业应用进行了优化，适用于低功耗和低电压操作。采用8引脚MSOP封装，通过两线串行接口访问。
商品特性
- 宽电压操作：VCC = 1.8V ~ 5.5V
- 提供低功耗器件（ISB = 3 μA @ 5.5V）
- 工作环境温度：-40°C ~ +85°C
- 内部组织为16,384 X 8（128K）、32,768 X 8（256K）
- 两线串行接口
- 施密特触发器，带滤波输入以抑制噪声
- 双向数据传输协议
- 1 MHz（5V）、400 kHz（1.8V、2.7V、3.3V）兼容性
- 写保护引脚用于硬件数据保护
- 字节页（128K/256K）写模式
- 允许部分页写入
- 自定时写周期（最大5 ms）
- 高可靠性
- 耐久性：100万次写循环
- 数据保留：100年
- 提供8引脚DIP、8引脚JEDEC SOP和8引脚MSOP封装
