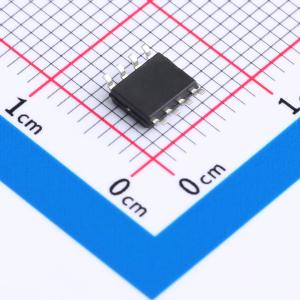

温馨提醒：图片仅供参考，商品以实物为准

HX24C16DRG

16Kbit 串行EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HX24C16提供16K位的串行可擦除和可编程只读存储器（EEPROM），组织为2048个8位字。适用于多种工业和商业应用，支持低功耗和低电压操作。工作电压范围为1.7V至5.5V，工作温度范围为-40°C至+85°C。具有硬件数据保护功能，支持100年的数据保留时间和1百万次写周期寿命。
品牌名称: HGC(深圳汉芯)
商品型号: HX24C16DRG
商品编号: C5145457
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

HX24C02 / HX24C04 / HX24C08 / HX24C16 提供 2048/4096/8192/16384 位的串行电可擦除可编程只读存储器（EEPROM），组织为 256/512/1024/2048 个 8 位字。该器件针对许多工业和商业应用进行了优化，在这些应用中，低功耗和低电压操作至关重要。HX24C02 / HX24C04 / HX24C08 / HX24C16 采用节省空间的 8 引脚 DIP、8 引脚 SOP、8 引脚 MSOP 和 5 引脚 SOT23 封装，可通过两线串行接口访问。

商品特性

宽电压操作，VCC = 1.7V ~ 5.5V
工作环境温度：-40℃ ~ +85℃
内部组织：
- HX24C02，256 × 8（2K 位）
- HX24C04，512 × 8（4K 位）
- HX24C08，1024 × 8（8K 位）
- HX24C16，2048 × 8（16K 位）
两线串行接口
施密特触发器，滤波输入用于噪声抑制
双向数据传输协议
1 MHz（5V）、400 kHz（1.8V、2.5V、2.7V）兼容性
写保护引脚用于硬件数据保护
8 字节页（2K）、16 字节页（4K、8K、16K）写模式
允许部分页写入
自定时写周期（最大 5 ms）
高可靠性：
- 耐久性：100 万次写循环
- 数据保留：100 年
裸片销售：晶圆形式、华夫盒包装
封装形式：DIP - 8、SOP - 8、MSOP - 8、SOT - 23 - 5、SOT - 23 - 8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	16Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms

	属性	参数值
	数据保留 - TDR(年)	100年
	写周期寿命	100万次
	功能特性	硬件写保护功能；噪声抑制功能
	工作电压	1.7V~5.5V
	工作温度	-40℃~+85℃
