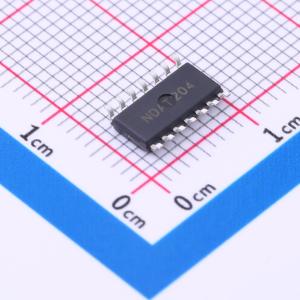

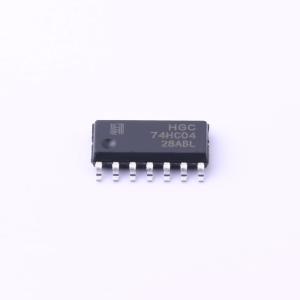

温馨提醒：图片仅供参考，商品以实物为准
74HC04DRG
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC04 是一款高速CMOS 电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC04提供了6 路反相缓冲器。该电路符合JEDEC 标准no.7A。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC04DRG
- 商品编号
- C5145447
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V；3.15V；4.2V | |
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 3.7V；5.2V | |
| 低电平范围(VOL) | 400mV | |
| 传播延迟(tpd) | 14ns@6.0V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+85℃ |
