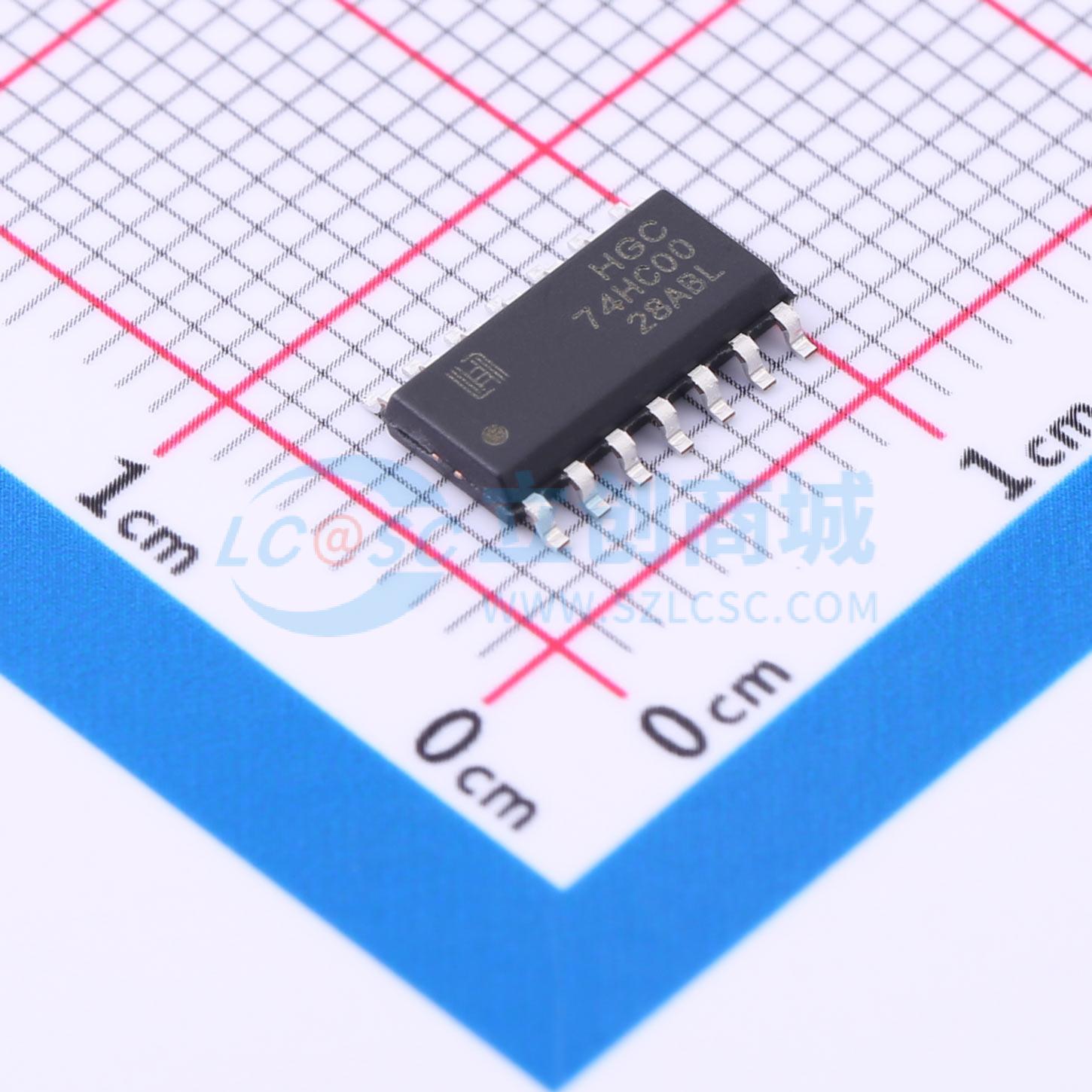

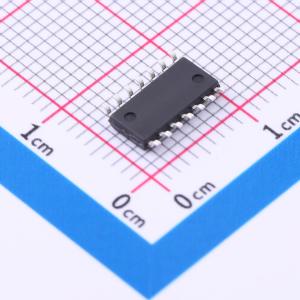

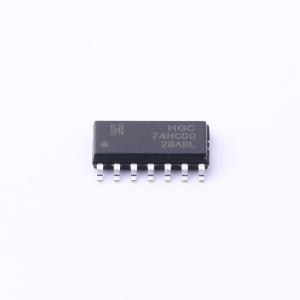

74HC00DRG
四路二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC00 是一块高速硅栅COMS 器件，具有双输入与非功能。兼容低功耗肖特基TTL（LSTTL）电路。该电路符合JEDEC 标准no.7A。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC00DRG
- 商品编号
- C5145449
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 输入高电平(VIH) | 3.2V | |
| 输入低电平(VIL) | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.5V；6V；5.81V；4.32V；2V | |
| 输出低电平(VOL) | 150mV；160mV；0V | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 23ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
74HC00 是一块高速硅栅 COMS 器件，具有双输入与非功能。兼容低功耗肖特基 TTL（LSTTL）电路。该电路符合 JEDEC 标准 no.7A。
商品特性
- 兼容 JEDEC 标准 no.8 - 1A
- ESD 能力：人体模式（EIA/JESD22－A114－A）超过 2000V
- ESD 能力：机械模式（EIA/JESD22－A115－A）超过 200V
- 工作环境温度范围宽：-40~85℃
- 封装形式：DIP - 14/SOP - 14/TSSOP - 14
