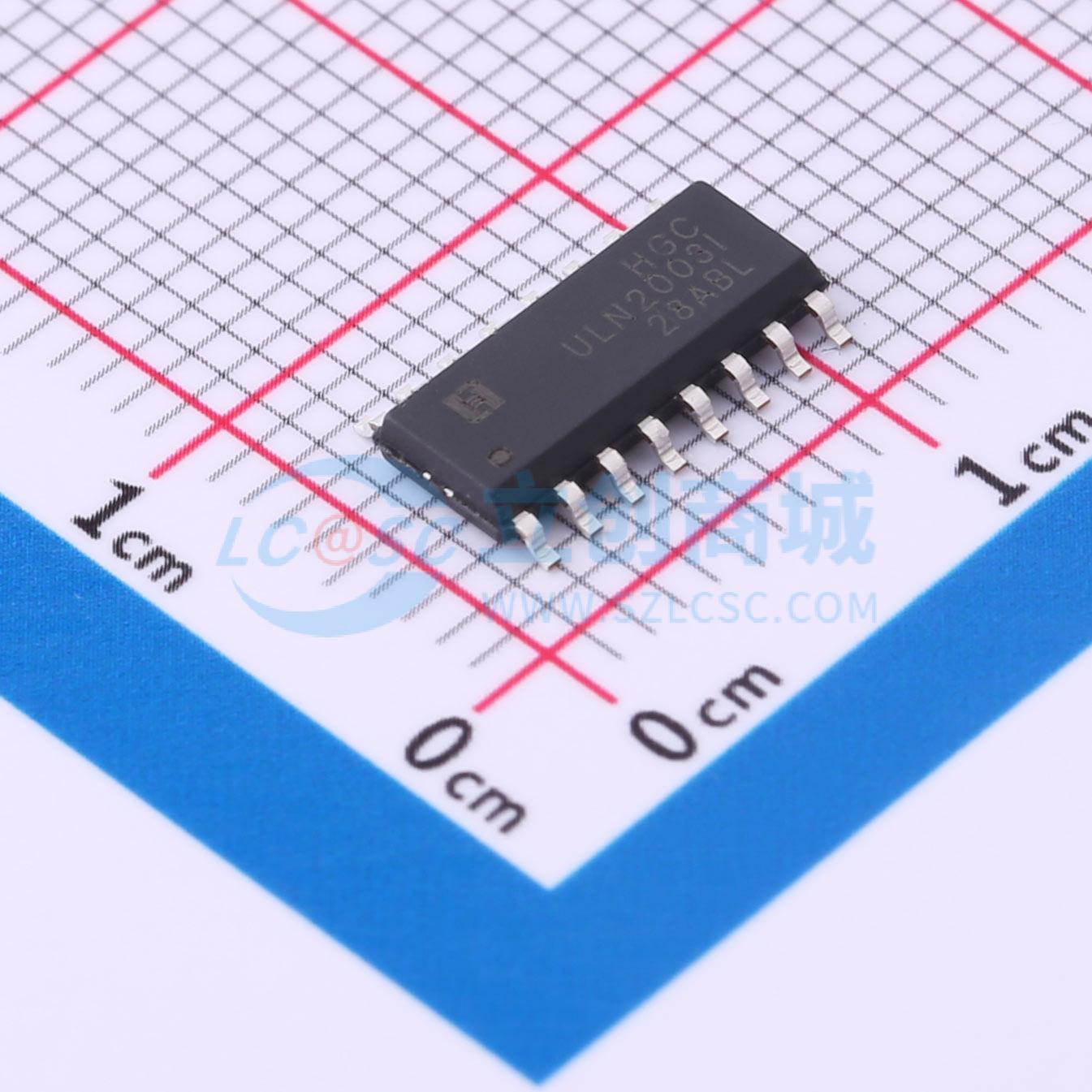

ULN2003IDRG
七路高增益达林顿阵列功率驱动集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 七路高耐压、大电流达林顿晶体管阵列
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- ULN2003IDRG
- 商品编号
- C5145451
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 20uA | |
| 集射极饱和电压(VCE(sat)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 5uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。为了提高输出效率，减小漏电，单元内部设计了镇流二极管以及适当的基—射极电阻。ULN2003的每一对达林顿都串联了一个2.7K的基极电阻，在5V的工作电压下能与TTL和CMOS电路兼容，可以直接处理原先需要标准逻辑缓冲器来处理的数据。工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V的电压，输出还可以在高负载电流下并行运行，很好的提供了需要多接口驱动电路的解决方案。
商品特性
- 七路高增益达林顿阵列
- 输出电压高（可达50V）
- 500mA集电极输出电流（单路）
- 可与TTL、CMOS、PMOS直接连接
- 为感性负载设置了连续二极管
- 工作温度范围宽
应用领域
电磁阀、继电器、直流照明灯、小型电机以及LED的驱动
