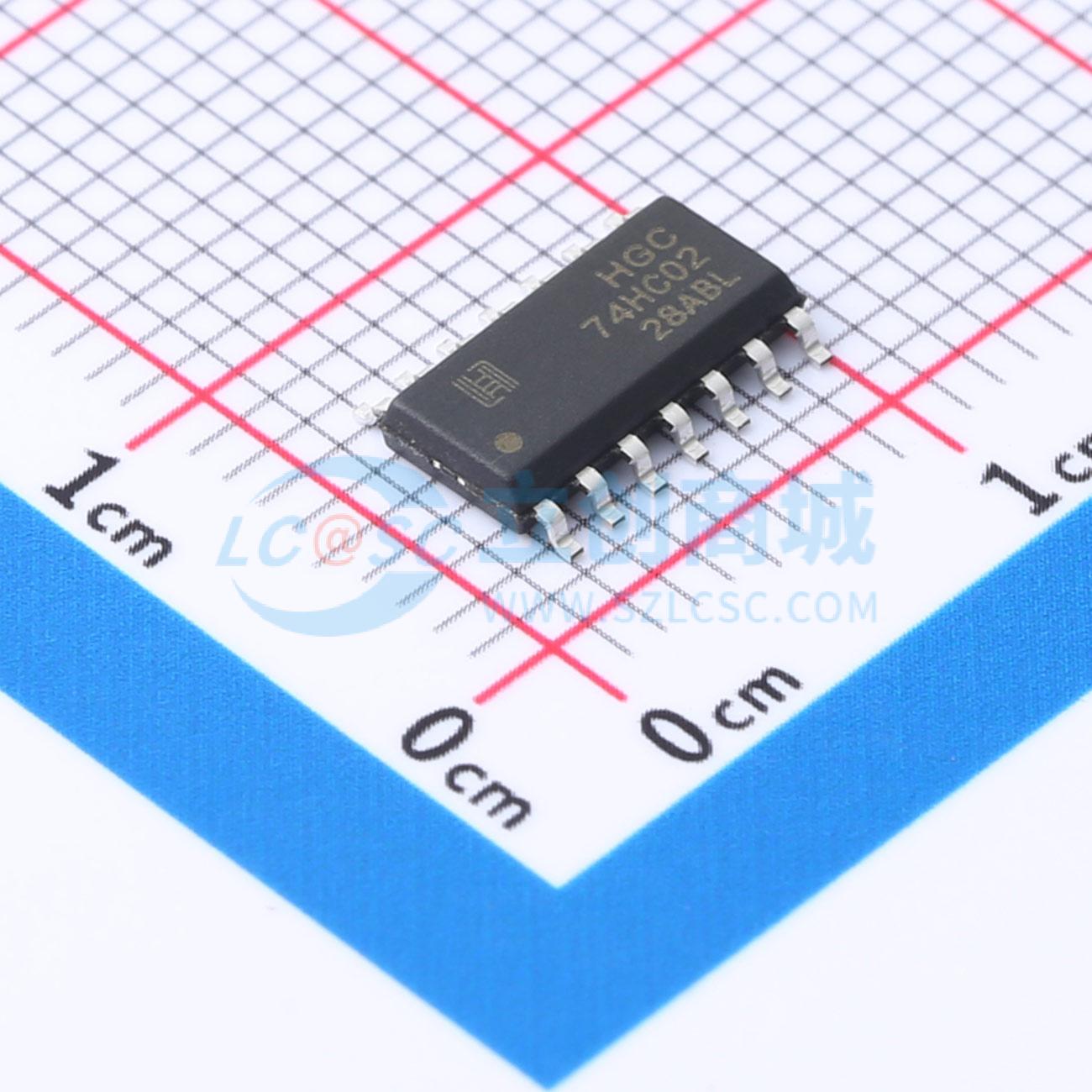

温馨提醒：图片仅供参考，商品以实物为准
74HC02DRG
高性能硅栅CMOS工艺，四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC02的引脚排列与LS02相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，它们也与LSTTL输出兼容。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC02DRG
- 商品编号
- C5145448
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 输入高电平(VIH) | 2.1V；1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；900mV；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.2V~2.48V；3.7V~3.98V；1.9V；5.2V~5.48V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品特性
- 输出驱动能力：10个LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0V至6.0V
- 低输入电流：1.0μA
- 具备CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A定义的要求
- ESD性能：HBM 2000V；机器模型200V
- 芯片复杂度：40个FET或10个等效门
- 无铅器件
- 提供DIP-14、SOP-14、TSSOP-14封装
