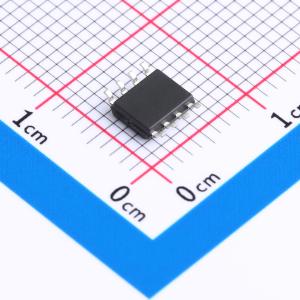

温馨提醒：图片仅供参考，商品以实物为准
HX8551IDRG
零漂移,单电源的轨对轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单/双/四电源、微功耗、零漂移CMOS运算放大器，提供1.8MHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源操作。采用斩波稳定技术，提供非常低的失调电压（最大小于30μV）和接近零的温度漂移。每个放大器的低静态电源电流为180μA，输入偏置电流非常低，为20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。提供出色的共模抑制比，而没有传统互补输入级的交叉问题。这种设计在驱动模数转换器（ADC）时具有卓越的性能，而不会降低差分线性度。有多种封装可供选择，扩展温度范围为 -40°C至 +85°C，在所有电源电压下提供额外的设计灵活性。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX8551IDRG
- 商品编号
- C5145440
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 1.8MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.95V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 38nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 180uA | |
| 输出电流 | 65mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
HX855X系列放大器是单/双/四通道供电、微功耗、零漂移CMOS运算放大器，提供1.8MHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作电压。该系列采用斩波稳定技术，提供极低的失调电压（最大值小于30µV）和接近零的温漂。每个放大器180µA的低静态电源电流和20pA的极低输入偏置电流，使其成为低失调、低功耗和高阻抗应用的理想选择。HX855X系列提供出色的共模抑制比，且没有传统互补输入级相关的交越失真。这种设计使其在驱动模数转换器时具有卓越性能，且不会降低差分线性度。HX8551提供SOT-23-5和SOP-8封装，HX8552提供MSOP-8和SOP-8封装，HX8554四通道型号提供绿色SOP-14和TSSOP-14封装。在-40°C至+85°C的扩展温度范围内，所有电源电压下均能工作，提供了额外的设计灵活性。
商品特性
- 单电源工作电压范围：+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1.8MHz（典型值@25°C）
- 低输入偏置电流：20pA（典型值@25°C）
- 低失调电压：30µV（最大值@25°C）
- 零漂移：0.01µV/°C（典型值）
- 静态电流：每个放大器180µA（典型值）
- 工作温度范围：-40°C ~ +85°C
- 内置射频抗电磁干扰滤波器
- 小尺寸封装：HX8551提供SOT-23-5和SOP-8封装；HX8552提供MSOP-8和SOP-8封装；HX8554提供SOP-14和TSSOP-14封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持式测试设备
- 电池供电仪器
