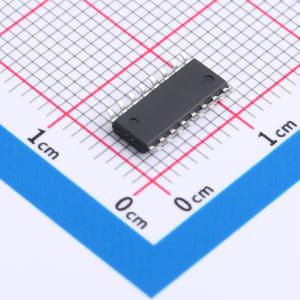

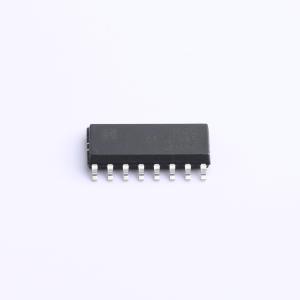

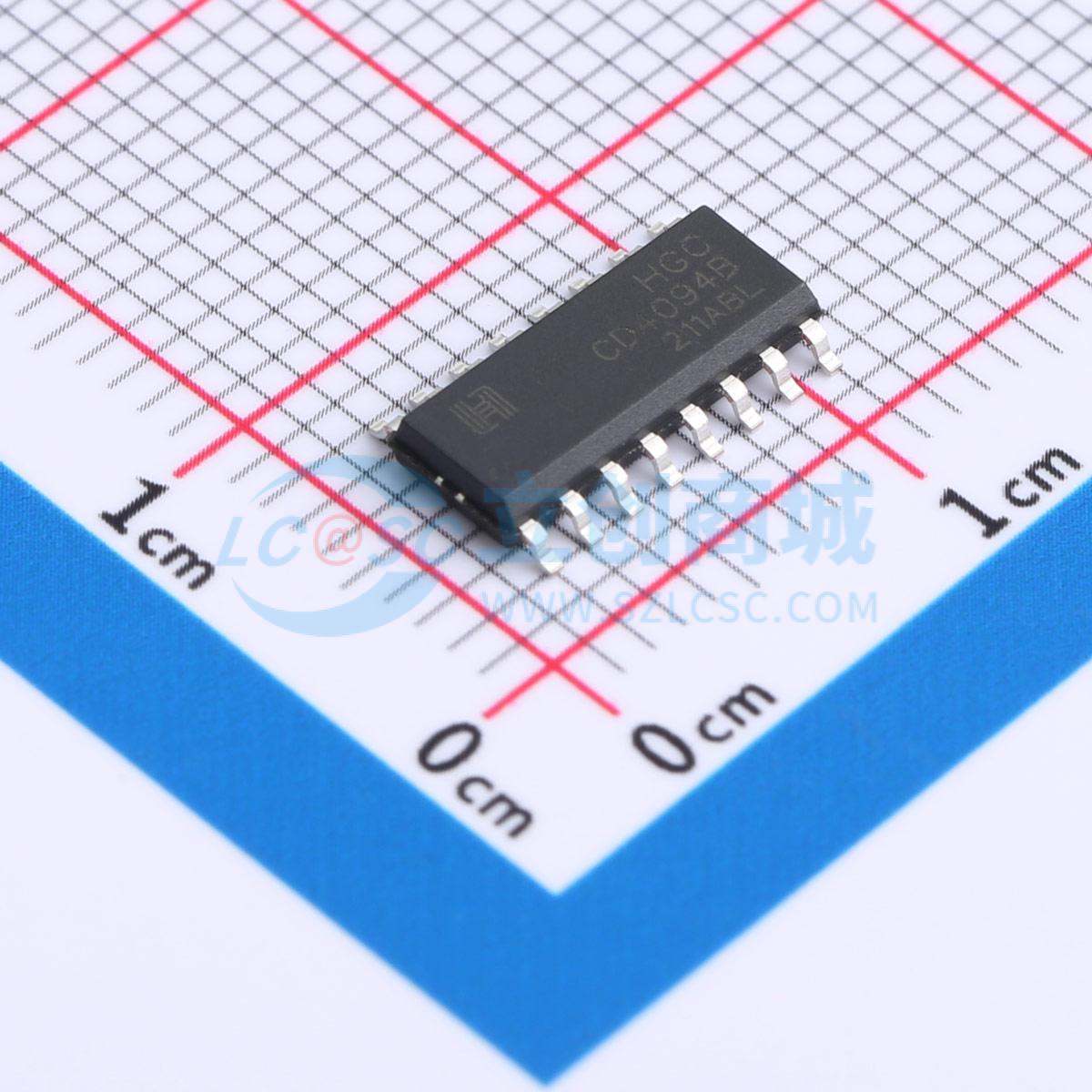

温馨提醒：图片仅供参考，商品以实物为准
CD4094BDRG
CMOS 8 级移位和存储总线寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4094B是一个8位串行移位寄存器，每一位都有一个存储锁存器用于串行输入到并行缓冲三态输出的选通数据，并行输出可以直接与公共总线相连。数据在输入时钟上升沿开始移位；当STROBE为高时，每个移位寄存器中的数据被转移到存储寄存器中；同时OUTPUT-ENABLE信号为高时，存储寄存器中的数据就会出现在输出端。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- CD4094BDRG
- 商品编号
- C5145432
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 6MHz | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | CD4 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 135ns@15V,50pF | |
| 输出电流 | 11.5mA | |
| 功能特性 | 输出使能 |
商品概述
CD4094B是一个8位串行移位寄存器，每一位都有一个存储锁存器用于串行输入到并行缓冲三态输出的选通数据，并行输出可以直接与公共总线相连。数据在输入时钟上升沿开始移位；当STROBE为高时，每个移位寄存器中的数据被转移到存储寄存器中；同时OUTPUT - ENABLE信号为高时，存储寄存器中的数据就会出现在输出端。两个串联输出（QS、Q'S）可用于级联多个CD4094B器件，数据可在时钟上升沿从QS串行输出端获取，以允许在时钟上升时间较快的级联系统中高速运行。当级联系统时钟上升时间较慢时，Q'S端可在下一个时钟下降沿获取同样的串行信息。QS端在第9个串行时钟的上升沿开始输出，Q'S端在第9个串行时钟的下降沿开始输出。
商品特性
- 宽工作电压：3V to 15V
- 5V、10V、15V三档参数
- 全静态工作
- 三稳态输出
- 标准化对称输出特性
- 抗干扰性能好：0.45VDD（Typ.）
- 输入电平与TLL兼容
- 工作温度范围：-40°C to +85°C
- 封装形式：DIP - 16、SOP - 16、TSSOP - 16
应用领域
- 串行 - 并行数据转换
- 远程控制保持寄存器
- 双级移位、保持和总线应用
