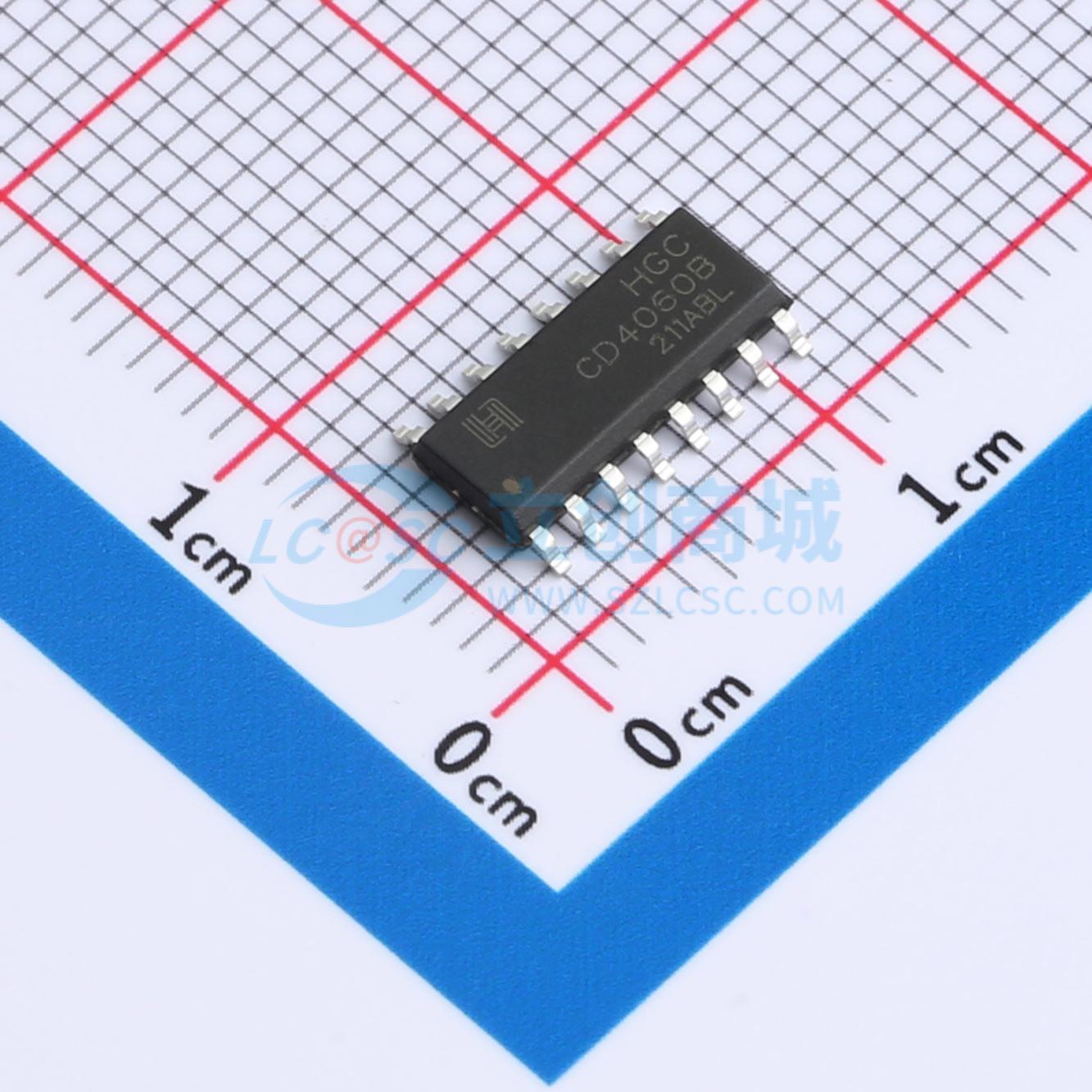

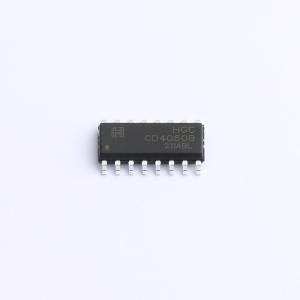

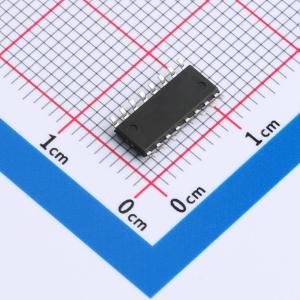

温馨提醒：图片仅供参考，商品以实物为准
CD4060BDRG
CMOS 14 级纹波进位二进制计数器/除法器和振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- CD4060BDRG
- 商品编号
- C5145434
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 工作电压 | 2V~20V | |
| 触发沿 | 下降沿 | |
| 计时方式 | 异步 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 每个元件位数 | 14 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 耗散功率(Pd) | 500mW | |
| 功能特性 | 复位功能 |
商品概述
CD4060B 是一款 14 位二进制计数器，电路包含振荡器驱动模块和一个 14 位的二进制计数器模块。电路可以通过外围电路将振荡器驱动模块用作 RC 振荡器或用作晶振的驱动。电路提供复位端口用于复位计数器的计数值同时控制振荡器模块的开关。当复位端口为高电平时，将复位计数器并关闭振荡器。计数器中所有的触发器都是异步边沿触发式的。计数器的计数状态在 φi (φo) 的下降沿改变。
商品特性
- 宽电压工作范围
- 15V 时适应 12MHz 工作频率
- 提供高电平有效的复位功能
- 规范对称的输出特性
- 5V，10V 和 15V 参数评测
