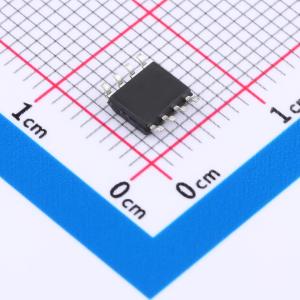

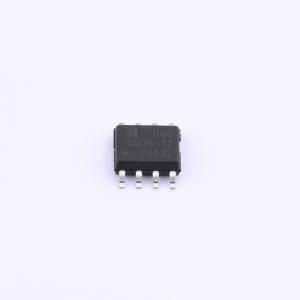

HX1509D-12RG
150KHz 2A 降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX1509系列是专为降压DC/DC转换器设计的单片IC,能够驱动2A负载而无需外部晶体管。它节省了电路板空间,并且内置了开关晶体管。该系列包括固定3.3V、5V、12V版本和可调版本。其特点是具有±4%的输出电压精度和±15%的振荡器频率精度。工作电压最高可达22V,最大输出电流为2A。采用标准8引脚SOP-8封装。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX1509D-12RG
- 商品编号
- C5145410
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 12V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
