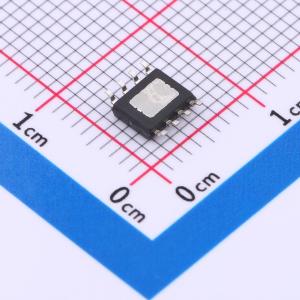

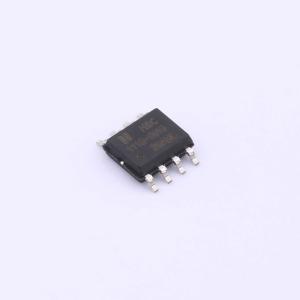

温馨提醒：图片仅供参考，商品以实物为准

HX1118D-5015RG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5.0V+1.5V 双路正电压输出的低压降三端线性稳压电路
品牌名称: HGC(深圳汉芯)
商品型号: HX1118D-5015RG
商品编号: C5145418
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

HX1118 是一款双路正电压输出的低压降三端线性稳压电路，在800mA 输出电流下的压降仅为 1.3V。 HX1118 拥有两路稳压输出，每一路稳压输出可以独立的设置为固定电压输出版本和可调电压输出版本。HX1118 固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V 和可调版本的电压精度为1.5%；固定电压为1.2V 的产品输出电压精度为 2%。 HX1118 内部集成过热保护和限流电路，适用于各类电子产品。

商品特性

独立的两路稳压输出
限流功能
固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V 和可调版本的电压精度为 1.5%
过热切断
温度范围： -40°C~125°C
固定电压为1.2V 的输出电压精度为 2%
封装形式：ESOP-8
低压降电压：800mA 输出电流时仅为1.3V

应用领域

膝上型电脑，掌上电脑和笔记本电脑
无绳电话电池充电器
电池供电系统
SCSI-II 主动终端
便携式设备
移动电话
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
