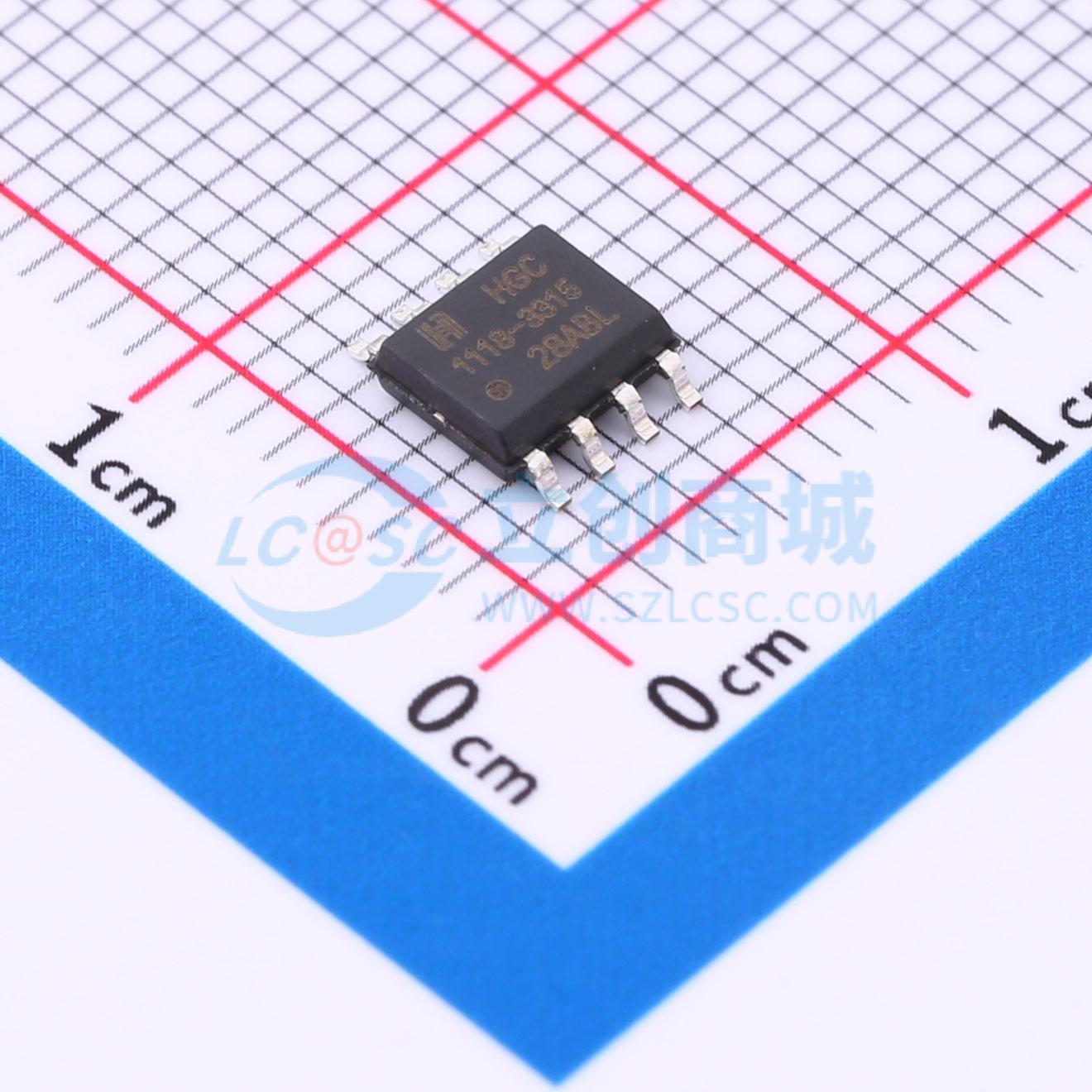

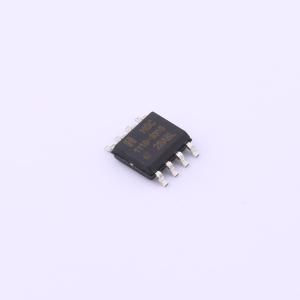

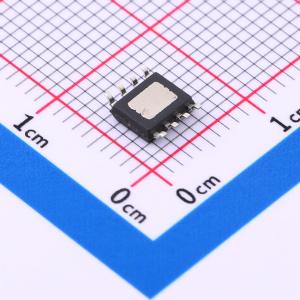

温馨提醒：图片仅供参考，商品以实物为准
HX1118D-3315RG
1.5V 1A 12V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V+1.5V 双路正电压输出的低压降三端线性稳压电路
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX1118D-3315RG
- 商品编号
- C5145422
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 12V | |
| 输出电压 | 1.5V；3.3V | |
| 输出电流 | 1A；1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.3V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 2 |
商品概述
HX1118是一款双路正电压输出的低压降三端线性稳压电路，在800mA输出电流下的压降仅为1.3V。HX1118拥有两路稳压输出，每一路稳压输出可以独立设置为固定电压输出版本和可调电压输出版本。HX1118固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1.5％；固定电压为1.2V的产品输出电压精度为2％。HX1118内部集成过热保护和限流电路，适用于各类电子产品。HX1118是一个双路低漏失电压调整器，能提供2路独立的稳压输出；它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为：VDROP = VBE + VSAT。HX1118内部的每路稳压器有固定和可调两个版本可用，固定输出电压可以是：1.2V、1.5V、1.8V、2.5V、3.3V和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。为了确保HX1118的稳定性，对可调电压版本，输出需要连接一个至少22μF的电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。
商品特性
- 独立的两路稳压输出
- 固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1.5%
- 固定电压为1.2V的输出电压精度为2%
- 低压降电压：800mA输出电流时仅为1.3V
- 限流功能
- 过热切断
- 温度范围：-40°C ~ 125°C
- 封装形式：ESOP-8
应用领域
- 膝上型电脑、掌上电脑和笔记本电脑
- 电池充电器
- SCSI-II主动终端
- 移动电话
- 无绳电话
- 电池供电系统
- 便携式设备
- 开关电源的后置稳压器
