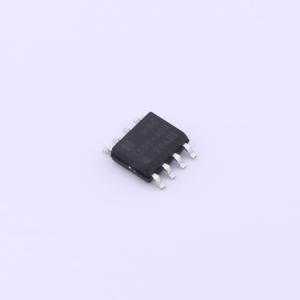

HX1509D-ADJRG
降压型 2A 4.5V~22V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX1509系列是专为降压DC/DC转换器设计的单片IC,能够驱动2A负载而无需额外的晶体管,节省了电路板空间。其反馈补偿使反馈控制具有良好的线路和负载调节,无需外部设计。其他特性包括±4%的输出电压公差、±15%的振荡器频率公差、过流保护和热关断保护。输出版本包括固定3.3V、5V、12V和可调输出。芯片采用标准8引脚SOP-8封装。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX1509D-ADJRG
- 商品编号
- C5145407
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 1.23V~18V | |
| 输出电流 | 2A | |
| 开关频率 | 127kHz~173kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
HX1509是一款150KHz固定频率PWM降压（降压式）DC/DC转换器，能够高效驱动2A负载，具有低纹波和出色的线性与负载调节能力。该稳压器所需外部组件最少，使用简单，包括内部频率补偿和固定频率振荡器。PWM控制电路能够将占空比从0线性调节到100%。内置使能功能和过流保护功能。当二次电流限制功能启动时，工作频率将从150KHz降至50KHz。内置内部补偿模块以减少外部组件数量。
商品特性
- 宽输入电压范围4.5V至42V
- 提供3.3V、5V、12V和可调版本
- 输出可在1.23V至37V之间调节
- 最大占空比100%
- 最小压降1.5V
- 固定150KHz开关频率
- 2A恒定输出电流能力
- 内部优化功率晶体管
- 高效率
- 出色的线性和负载调节能力
- TTL关断能力
- 带滞回功能的ON/OFF引脚
- 内置热关断功能
- 内置电流限制功能
- 内置二次电流限制功能
- 提供SOP8和ESOP - 8封装
应用领域
- 液晶显示器和液晶电视
- 数码相框
- 机顶盒
- ADSL调制解调器
- 电信/网络设备
