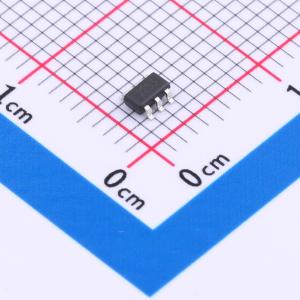

温馨提醒：图片仅供参考，商品以实物为准
HX2263DBVRG
10V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能电流模式PWM控制器
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX2263DBVRG
- 商品编号
- C5145400
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 前沿消隐；EMI优化(抖频模式)；轻载高效模式；斜坡补偿；消除音频噪音；过热保护(OTP)；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | CCM | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
HX2263是一款高度集成的电流模式脉宽调制控制器，专为高性能、低待机功耗且经济高效的离线反激式转换器应用而优化。在满载条件下，该集成电路工作在固定频率模式。当负载降低时，它进入绿色模式工作，以实现高功率转换效率。在空载或轻载条件下，HX2263工作在突发模式，以最小化开关损耗，从而实现低于75mW的待机功耗和非常高的转换效率。HX2263提供全面的自动恢复保护功能，包括过载保护、逐周期电流限制、VDD欠压锁定、过温保护和过压保护。通过内部频率抖动技术实现了优异的电磁干扰性能。设计中最小化了22KHz以下的音频能量，消除了工作期间的音频噪声。HX2263提供SOT-23-6、SOP-8和DIP-8封装。
商品特性
- 上电软启动
- 外部可编程脉宽调制开关频率
- 低VDD启动电流（<5uA）
- 低工作电流
- 极低待机功耗（<75mW）
- 频率抖动以最小化电磁干扰
- 电流检测前沿消隐
- 无音频噪声操作
- VDD欠压锁定
- VDD过压保护
- 逐周期过流保护
- 过载保护
- 过温保护
应用领域
- AC/DC适配器
- 机顶盒电源
- 辅助电源
- 开放式开关电源
