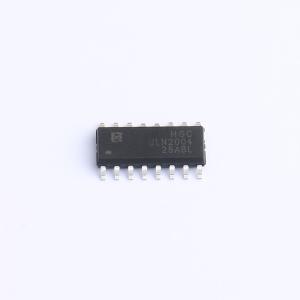

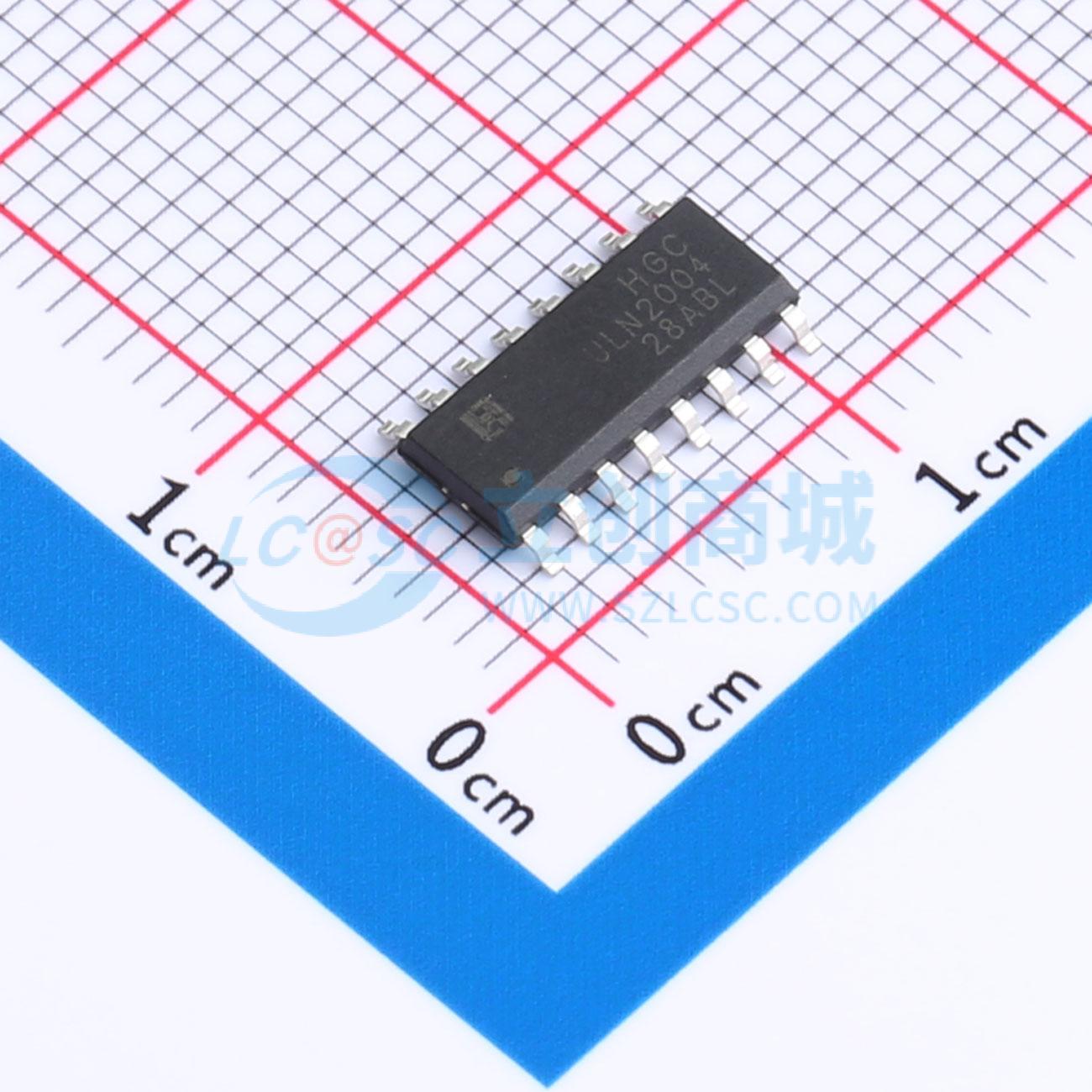

ULN2004DRG
七达林顿阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高电压、大电流达林顿晶体管阵列
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- ULN2004DRG
- 商品编号
- C5145403
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2003和ULN2004是高电压、高电流达林顿阵列，每个器件包含七个具有公共发射极的开集电极达林顿对。每个通道额定电流为500 mA，可承受600 mA的峰值电流。集成了用于驱动感性负载的抑制二极管，且输入引脚与输出引脚相对排列，以简化电路板布局。这些器件可与所有常见逻辑系列接口：ULN2003适用于5 V TTL和CMOS逻辑，ULN2004适用于6 ~ 15 V CMOS和PMOS逻辑。这些多功能器件适用于驱动多种负载，包括螺线管、继电器、直流电机、LED显示器、灯丝灯泡、热敏打印头和高功率缓冲器。ULN2003/2004采用16引脚塑料DIP封装，并带有铜质引线框架以降低热阻。它们也提供小外形封装（SOP-16），型号为ULN2003D/2004D。
商品特性
- 每个封装包含七个达林顿对
- 每个驱动器的输出电流为500 mA（峰值600 mA）
- 输出电压为50 V
- 集成了用于感性负载的抑制二极管
- 输出可并联以获得更高电流
- 输入兼容TTL、CMOS、PMOS、DTL逻辑
- 输入与输出引脚相对排列，简化布局
