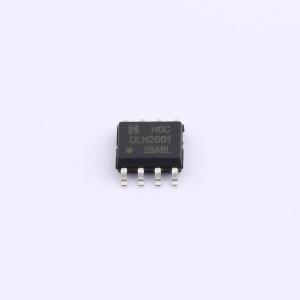

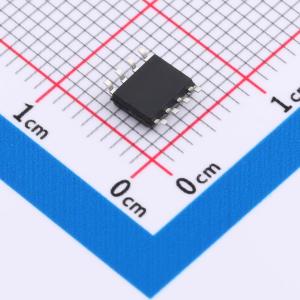

ULN2001DRG

新型三通道继电器驱动电路

描述

单片集成高耐压、大电流达林顿管阵列，电路内部包含三个独立的达林顿管驱动通道。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流，将多个通道并联还可实现更高的电流输出能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。每一路达林顿管输入级均设计了一个4K的对地下拉电阻，可防止由于单片机状态不定导致的负载误动作。

品牌名称

HGC(深圳汉芯)

商品型号

ULN2001DRG

商品编号

C5145406

商品封装

SOP-8​

包装方式

编带

商品毛重

0.21克(g)
