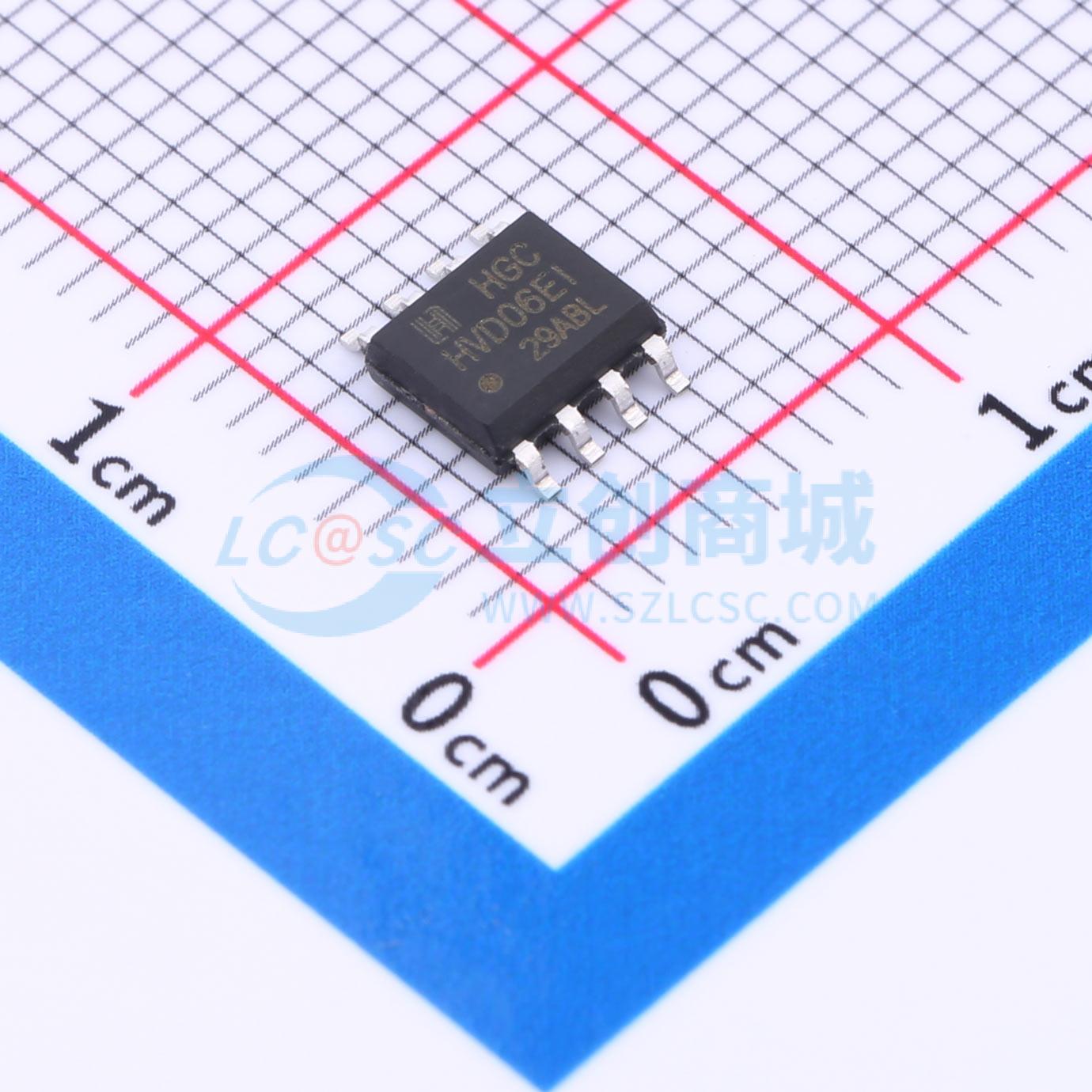

温馨提醒：图片仅供参考，商品以实物为准
HX65HVD06EIDRG
高输出RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX65HVD06结合了3态差分线驱动器和差分线接收器，设计用于平衡数据传输。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可以外部连接以实现方向控制。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX65HVD06EIDRG
- 商品编号
- C5145391
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1uA | |
| 功能特性 | 热插拔保护；失效保护；低功耗模式 |
商品概述
HX65HVD05、HX75HVD05、HX65HVD06、HX75HVD06、HX65HVD07和HX75HVD07将三态差分线路驱动器和差分线路接收器结合在一起。它们专为平衡数据传输而设计，可与符合ANSI TIA/EIA - 485 - A和ISO 8482E标准的设备互操作。驱动器设计用于提供比这些标准要求更高的差分输出电压，以增加噪声容限。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接在一起用作方向控制。驱动器差分输出和接收器差分输入在内部连接，形成差分输入/输出（I/O）总线端口，该端口设计为在驱动器禁用或未供电时为总线提供最小负载。这些设备具有较宽的正负共模电压范围，适用于多点线路应用。
商品特性
- 接入54Ω负载时，最小差分输出电压为2.5V
- 开路、短路和空闲总线故障安全接收器
- 提供1/8单位负载选项（总线上最多可连接256个节点）
- 总线引脚ESD保护超过16kV HBM
- 驱动器输出压摆率控制选项
- 与ANSI TIA/EIA - 485 - A标准电气兼容
- 低电流待机模式…典型值为1μA
- 无干扰上电和掉电
- 热插拔应用保护
- 引脚与行业标准SN75176兼容
- 封装形式：DIP - 8、SOP - 8
应用领域
- 长距离或有损线路或电气噪声环境中的数据传输
- Profibus线路接口
- 工业过程控制网络
- 销售点（POS）网络
- 电力公用事业计量
- 楼宇自动化
- 数字电机控制
