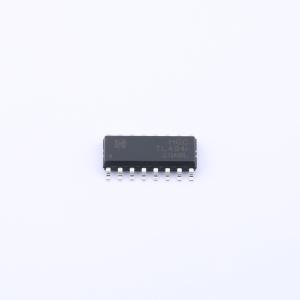

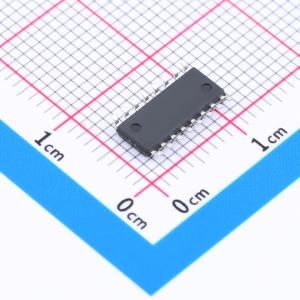

温馨提醒：图片仅供参考，商品以实物为准
TL494IDRG
开关模式脉冲宽度调制控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL494是一款固定频率的脉冲宽度调制控制电路，主要用于开关模式电源控制。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- TL494IDRG
- 商品编号
- C5145393
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 6kHz~14kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 45% | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
TL494 是一款固定频率、脉宽调制控制电路，主要用于开关电源控制。芯片内置完整的脉宽调制控制电路、振荡器（支持主从操作）、误差放大器和 5.0 V 基准源。具有可调死区时间控制，未绑定的输出晶体管可提供 500 mA 的源电流或灌电流，支持推挽或单端操作，并具备欠压锁定功能。
