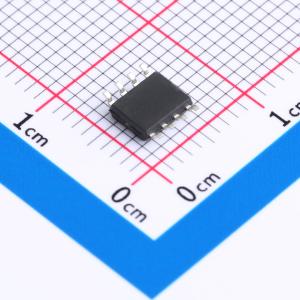

温馨提醒：图片仅供参考，商品以实物为准
HX65HVD3085EIDRG
具有热插拔、失效保护、+16kVESD保护的5V RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该芯片是5V供电的RS-485/RS-422收发器，具有±16kV ESD保护、失效保护和热插拔功能。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX65HVD3085EIDRG
- 商品编号
- C5145387
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 静电保护 | ±15kV |
商品概述
HX65HVD3080–HX65HVD3088 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HX65HVD3080 – HX65HVD3088 驱动器提供超大输出电压摆幅（在 54 欧姆负载时会超过 2.1V），从而保证了更高的噪声容限；HX65HVD3080 – HX65HVD3085E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输。HX65HVD3086E/ HX65HVD3087E/ HX65HVD3088 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。 HX65HVD3082E/ HX65HVD3085E/ HX65HVD3088 用于半双工通信；HX65HVD3080/ HX65HVD3081E/ HX65HVD3083E/ HX65HVD3084E/ HX65HVD3086E/HX65HVD3087E 用于全双工通信。
商品特性
- 真正的失效保护接收器，低功耗关断模式(HX65HVD3081E/HX65HVD3084E/ HX65HVD3087E 除外)，DE 与 RE 采用热插拔输入结构
- +5.0V 工作电压，总线上允许挂接多达 256 个收发器，具有摆率限制功能有助于实现无差错数据传输(HX65HVD3086E/HX65HVD3087E/ HX65HVD3088 除外)
- I/O 口采用增强型 ESD 保护
- (±16kV IEC 61000 - 4 - 2 模型)
- 直接取代 MAX3080 - MAX3088、MAX13080 - 88E 系列和 SN65HVD3085、SN75HVD3085 系列
应用领域
- RS - 422/RS - 485 通讯
- 数字电表水表
- 工业控制
- 嵌入电脑和外设
- 安防监控系统
- 路由器和交换机
- 仪器仪表
- 电平转换
- 对 EMI 敏感收发器应用
