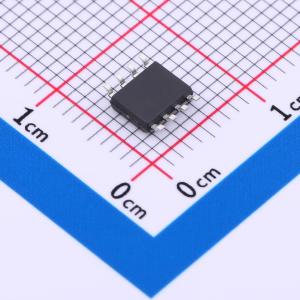

温馨提醒：图片仅供参考，商品以实物为准
HXA2317AIDRG
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | - | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -45℃~+125℃ | |
| 功能特性 | - |
商品概述
HXAx317放大器是单/双/四电源、微功耗、零漂移CMOS运算放大器，该放大器带宽为350kHz，具有轨到轨输入和输出，可在1.8V至5.5V单电源下工作。HXAx317采用斩波稳定技术，可提供极低的失调电压（最大小于10µV）和接近零的温度漂移。每个放大器的静态电源电流低至25µA，输入偏置电流低至20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。
HXA317A有SOT23 - 5、SC70 - 5和SOP8封装。HXA2317A有SOP8、MSOP8和DFN - 8封装。HXA4317A四通道放大器有环保型SOP - 14和TSSOP - 14封装。在所有电源电压下，-45°C至+125°C的扩展温度范围提供了额外的设计灵活性。
商品特性
- 单电源工作电压范围为+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：350kHz（典型值，25°C时）
- 低输入偏置电流：20pA（典型值，25°C时）
- 低失调电压：10uV（最大值，25°C时）
- 每个放大器的静态电流：25µA（典型值）
- 工作温度：-45°C ~ +125°C
- 零漂移：0.05µV/°C（典型值）
- 内置射频抗电磁干扰滤波器
- 小封装：
- HXA317A有SOT23 - 5、SC70 - 5和SOP - 8封装
- HXA2317A有SOP - 8、MSOP - 8和DFN - 8封装
- HXA4317A有SOP - 14和TSSOP - 14封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持式测试设备
- 电池供电仪器
