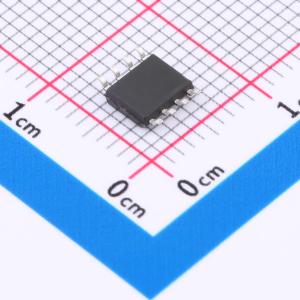

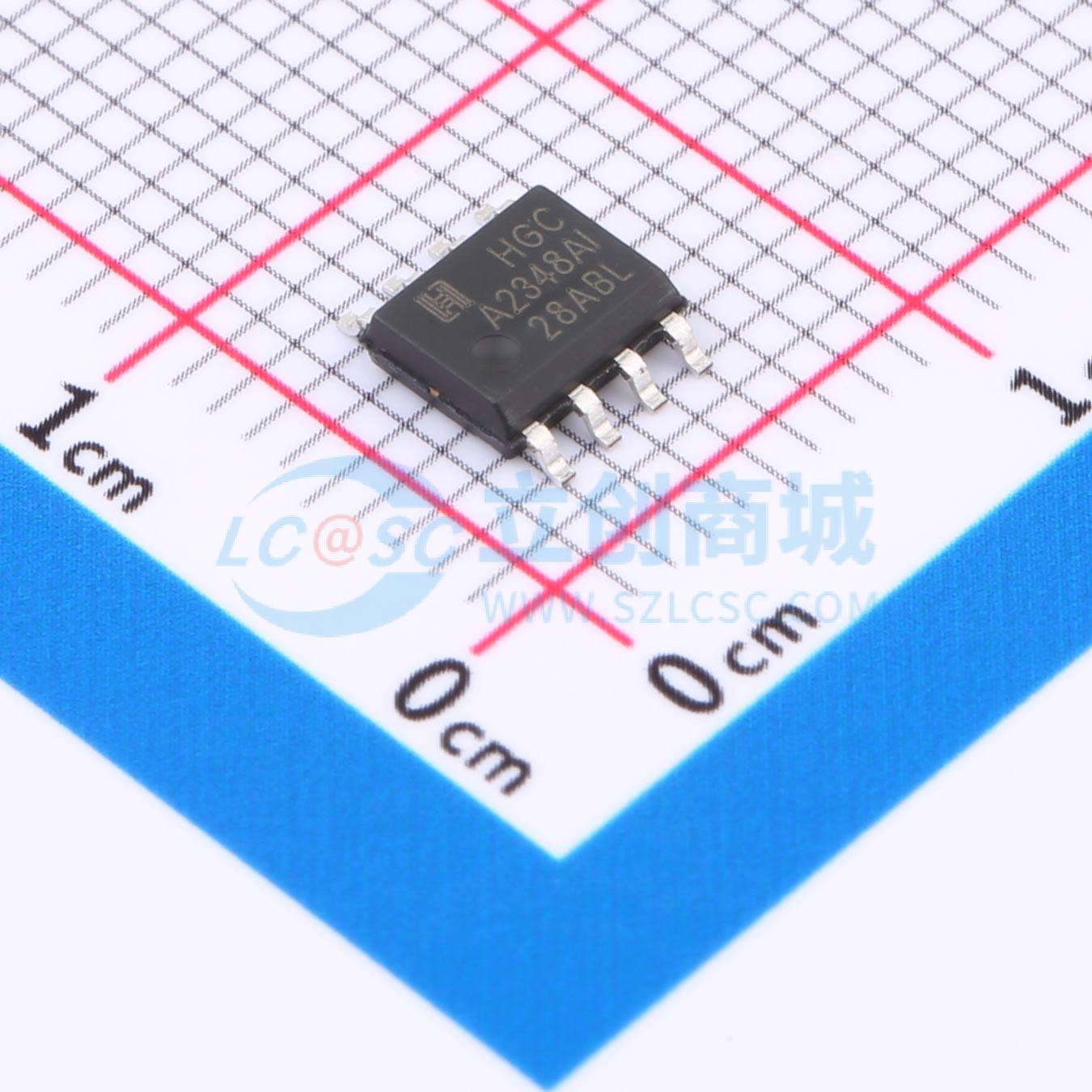

温馨提醒：图片仅供参考，商品以实物为准
HXA2348AIDRG
精密运算
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单电源、低功耗、CMOS运算放大器，采用微型封装。带宽扩展至1MHz，电源电流为45μA，适用于2.1V至5.5V单电源的低功耗应用。低电源电流45μA和输入偏置电流0.5pA，使其成为低功耗、高阻抗应用（如烟雾探测器和其他传感器）的理想选择。提供多种封装形式，温度范围扩展至 -40℃至 +125℃，在所有电源电压下都能提供额外的设计灵活性。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HXA2348AIDRG
- 商品编号
- C5145353
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 2.1V~5.5V | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBW) | 1MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.0000005V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 82dB | |
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.5pA | |
| 静态电流(Iq) | 45uA | |
| 输入失调电流(Ios) | 0.5pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
HXA348A系列放大器是采用微型封装的单电源、低功耗、CMOS运算放大器。该系列具有1MHz的扩展带宽和45µA的电源电流，适用于2.1V至5.5V单电源的低功耗应用。45µA的低电源电流和0.5pA的输入偏置电流，使得HXA348A系列成为低功耗、高阻抗应用（如烟雾探测器和其他传感器）的理想选择。HXA348A提供微型SC70-5、SOT23-5和SOP-8封装。HXA2348A提供MSOP-8和SOP-8封装，HXA4348A则提供节省空间的TSSOP-14和SOP-14封装。在全部电源电压下，其扩展工作温度范围为-40°C ~ +125°C，提供了额外的设计灵活性。
商品特性
- 低静态电流：典型值45µA
- 低成本
- 轨到轨输入和输出
- 单电源：+2.1V 至 +5.5V
- 输入偏置电流：0.5pA
- 高速度功耗比带宽：1MHz
- 小封装：HXA348A提供SOT23-5、SC70-5和SOP-8封装；HXA2348A提供MSOP-8和SOP-8封装；HXA4348A提供SOP-14和TSSOP-14封装
应用领域
- 便携式设备
- 电池供电设备
- 烟雾报警器
- 一氧化碳探测器
- 医疗仪器
