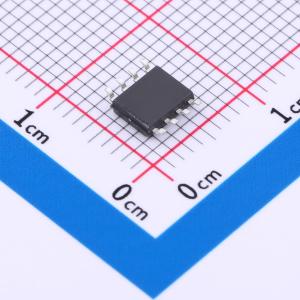

温馨提醒：图片仅供参考，商品以实物为准
LM336D-5.0RG
5V 集成参考电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是精密5.0V稳压二极管。这些电压基准单片IC的工作原理类似于具有低温漂系数和0.6Ω动态阻抗的5.0V齐纳二极管。第三个引脚可调节基准电压和温度系数。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM336D-5.0RG
- 商品编号
- C5145287
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 4V~6V | |
| 输出电流 | - | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 600uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 温度补偿控制 |
商品概述
LM236和LM336是精密的5.0V稳压二极管。这些电压基准单片集成电路的工作方式类似于5.0V齐纳二极管，但具有低温漂和0.6Ω的动态阻抗。第三个引脚支持调节基准电压和温度系数。
商品特性
- 可调电压范围4V至6V
- 低温漂
- 宽工作电流范围600 µA至10 mA
- 0.6Ω动态阻抗
- 提供±1%的初始精度
- 保证的温度稳定性
- 易于修调以获得最小温度漂移
- 快速开启
- 三引脚晶体管封装
应用领域
- 5.0V基准电压源
- 具有最小温度系数的基准电压源
- 修调型4V至6V基准电压源
- 精密低压差稳压器
- 输出钳位的运算放大器
