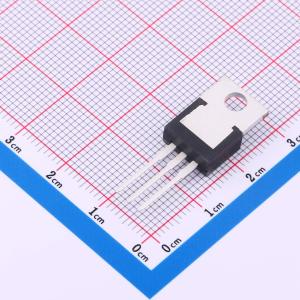

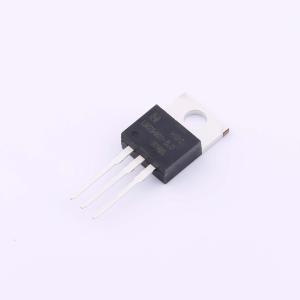

温馨提醒：图片仅供参考，商品以实物为准
LM2940IT-5.0G
5V 1A 26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性稳压器 1A、26V、高 PSRR、低压降稳压器
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2940IT-5.0G
- 商品编号
- C5145297
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.851克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断；短路保护；反极性电压保护；输入过压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM2940是一款高性价比的LDO芯片，在整个工作温度范围内具备输出1A电流的能力，漏失电压典型值为0.5V，最大漏失电压不超过1V。当输入电压和输出电压差异超过3V时，内部的降静态电流模块开始工作，以降低整个电路消耗的总静态电流，使其不超过规范值。在车载应用中，LM2940还具备电池反接保护功能和抗2倍电池电压跳变的能力，同时拥有输出短路电流保护、过温保护和过压保护等功能。
商品特性
- 低漏失电压，1A输出时典型值为0.5V
- 最大输出电流超1A
- 封装前修调基准电压值
- 电池反接保护
- 内部短路电流保护电路
- 过温保护
应用领域
- PC电脑电源系统
- 稳压电流源
- 电动玩具电池电源
- 高效线性绿色电源系统
