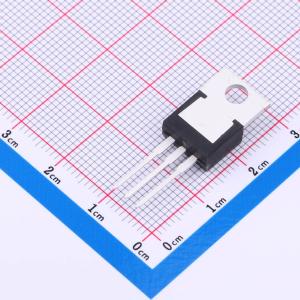

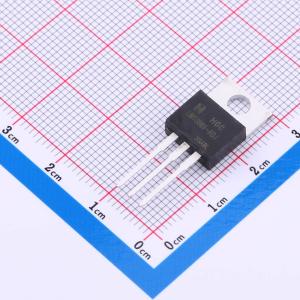

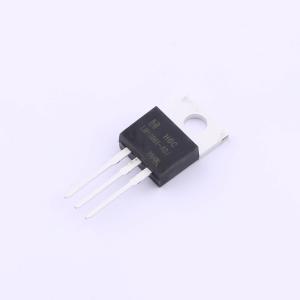

LM1086IT-ADJG

1.5A LDO稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5A LDO 稳压器电路 LM1086是一款正电压输出的低压降三端线性稳压电路，在1.5A输出电流下的压降为1.2V。LM1086分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。
品牌名称: HGC(深圳汉芯)
商品型号: LM1086IT-ADJG
商品编号: C5145327
商品封装: TO-220-3
包装方式: 管装
商品毛重: 2.736克(g)

商品参数

商品概述

LM1086是一款正电压输出的低压降三端线性稳压电路，在1.5A输出电流下的压降为1.2V。LM1086分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。LM1086内部集成过热保护和限流电路，适用于各类电子产品。LM1086是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的。LM1086有固定和可调两个版本可用，输出电压可以是3.3V和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。

商品特性

固定输出电压为3.3V、5.0V和可调输出电压版本
可调版本的电压精度为1%
固定电压的输出电压精度为2%
低漏失电压：1.5A输出电流时仅为1.2V
限流功能
过热切断
温度范围：-40°C~125°C

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池充电器
SCSI-II主动终端
移动电话
无绳电话
电池供电系统
便携式设备
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.238V~1.262V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
