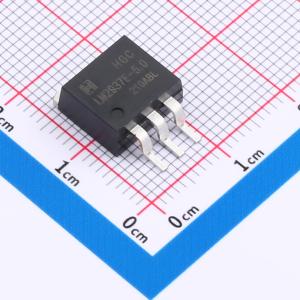

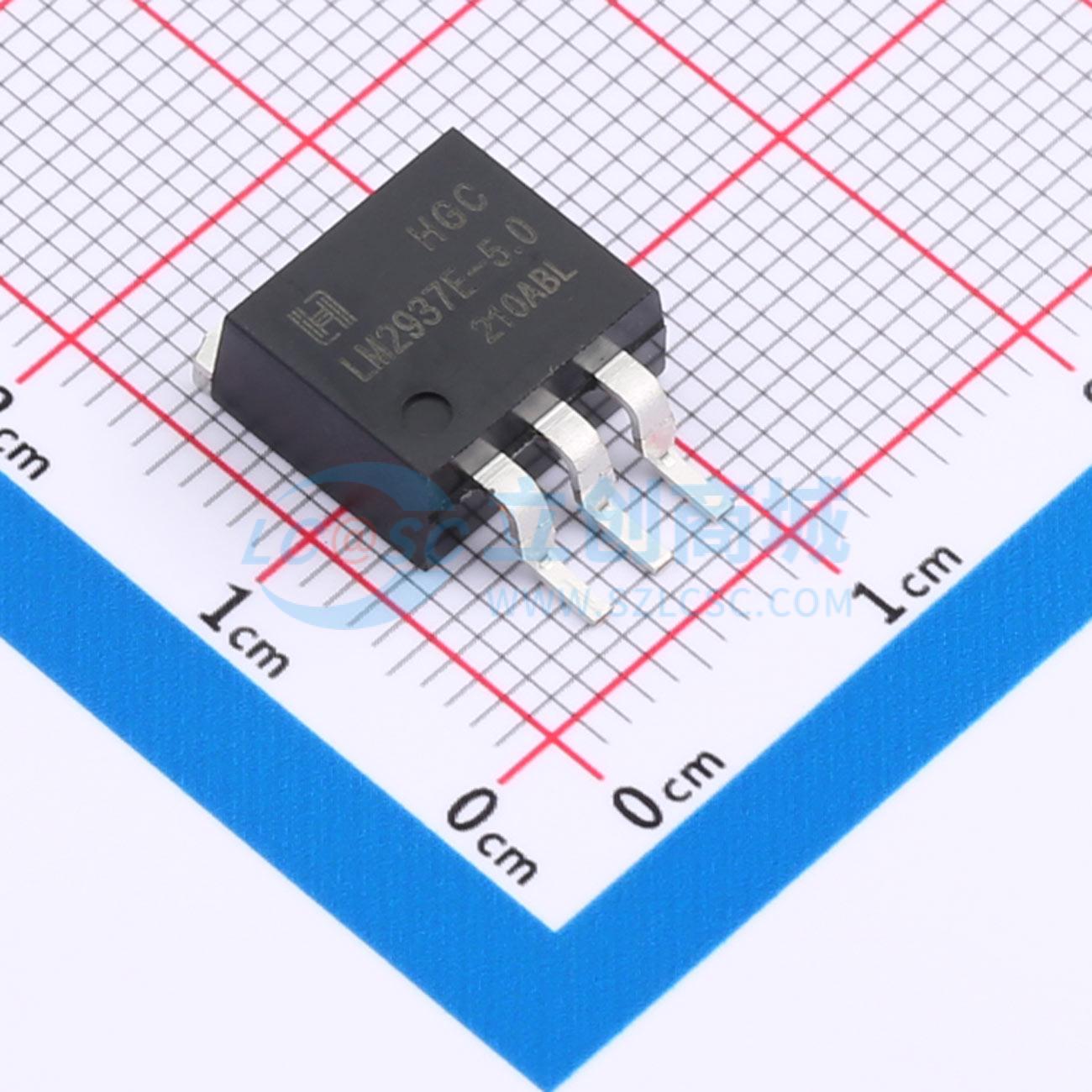

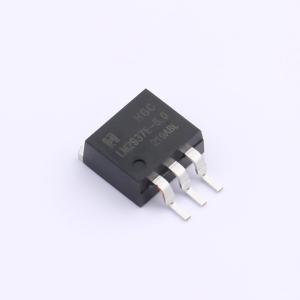

LM2937ES-5.0RG
5V 500mA 26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款正电压稳压器，能够提供高达500 mA的负载电流。使用PNP功率晶体管，具有低压差电压特性。在500 mA的负载电流下，输出保持稳压所需的最小输入输出电压差通常为0.5 V（在整个工作温度范围内确保最大为1 V）。当输入输出电压差大于3 V且负载电流为500 mA时，特殊电路可将静态电流降至典型值仅10 mA
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2937ES-5.0RG
- 商品编号
- C5145303
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 2.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 500mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 150uVrms | |
| 功能特性 | 短路保护；热关断；反极性电压保护；输入过压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM2937是一款能够提供高达500 mA负载电流的正电压稳压器。采用PNP功率晶体管实现了低压差特性。在500 mA负载电流下，为保持输出稳压所需的最小输入至输出电压差典型值为0.5 V（在整个工作温度范围内确保的最大值）。内置特殊电路可将静态电流降至典型值10 mA（当输入至输出电压差大于3 V且负载电流为500 mA时）。LM2937需要一个输出旁路电容以确保稳定。与大多数低压差稳压器一样，该电容的等效串联电阻仍是一个关键设计参数，但LM2937包含的特殊补偿电路放宽了对等效串联电阻的要求。该器件在所有等效串联电阻低于3 Ω的情况下均能保持稳定，从而允许使用低等效串联电阻的片式电容。该器件非常适合汽车应用，可保护自身和任何负载电路免受电池反接、双电池跳变以及高达60 V/-50 V的负载突降瞬态的影响。同时还内置了常见的稳压器保护功能，如短路和热关断保护。
商品特性
- 工作温度范围完全指定为 -40°C 至 125°C。
- 输出电流超过 500 mA。
- 在所有工作条件下，输出精度修调至 5% 容差。
- 满载额定电流下，典型压差电压为 0.5 V。
- 输出电容等效串联电阻范围宽，最高可达 3 Ω。
- 内部短路和热过载保护。
- 反接电池保护。
- 60 V 输入瞬态保护。
- 镜像插入保护。
应用领域
- 汽车电子
- 工业控制
- 负载点调节
