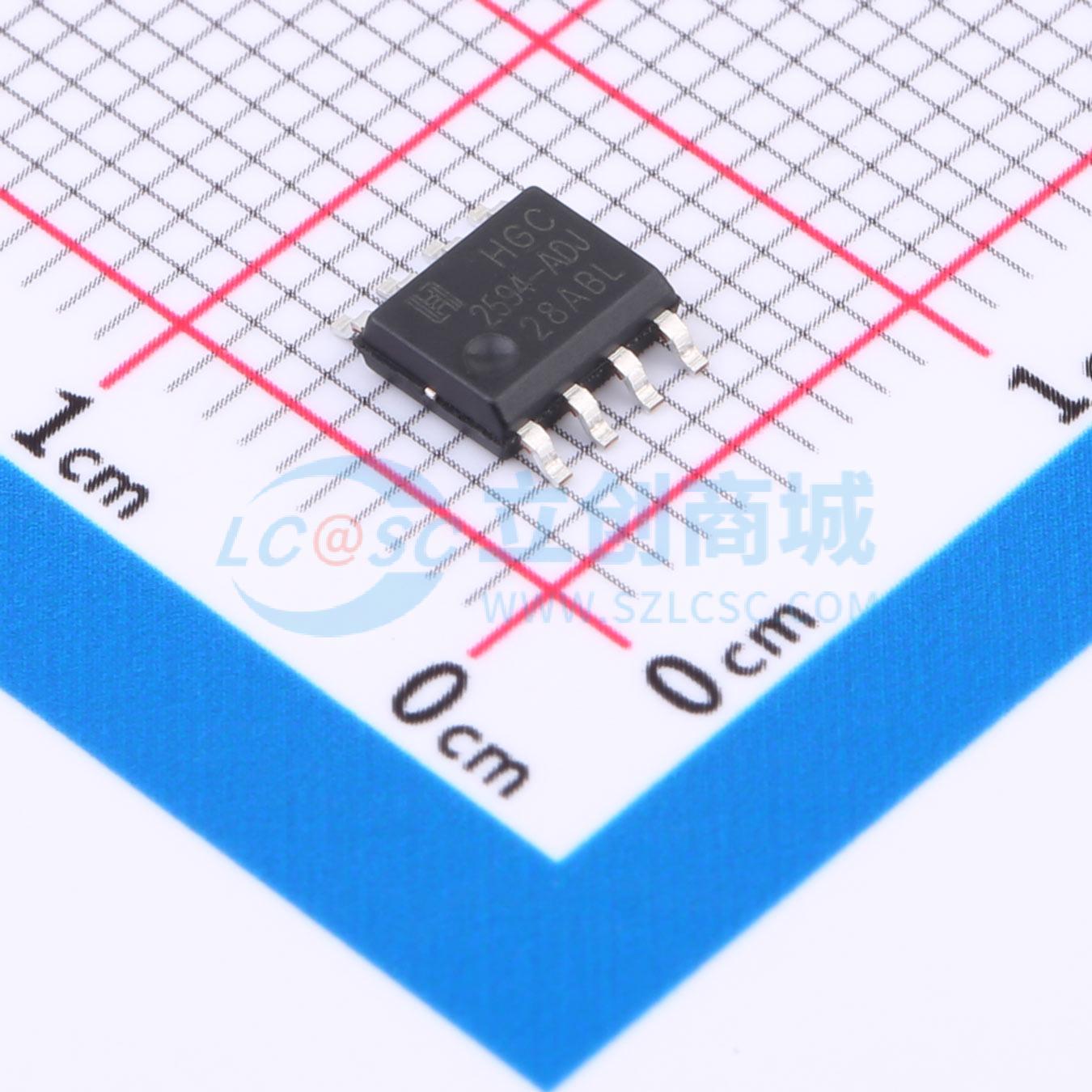

LM2594D-ADJRG
降压型 1A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40V耐压
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2594D-ADJRG
- 商品编号
- C5145318
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 1A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
150KHz固定频率的PWM DC-DC稳压电源换器，具备1A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。采用PWM调制模式，能够线性调节占空比，范围0~100%。内置固定频率振荡器和频率补偿模块，仅需极少量的外部元器件即可使用。此外，还内置带迟滞功能的使能、过温保护、过流保护和次级过流保护等功能。当次级过流保护触发时，芯片内置降频功能会将工作频率从150KHz降低至50KHz。该器件是一款降压式稳压直流电源转换器，主要功能是将噪声和纹波较大的高压直流电压转换为纹波小、噪声低的低压直流稳压输出。共有四个不同版本，区别在于输出稳压值，分别为3.3V、5V、12V和输出电压可调版本。片内集成了过温保护和限流保护等功能。
商品特性
- 输入电压范围4.5V至40V，高压型号为60V
- 稳压输出提供3.3V、5V、12V固定版本及输出电压可调版本，可调版本调节范围为1.23V至37V，高压型号为57V
- 占空比可调节范围0~100%
- 最小饱和压降1.5V
- 150KHz固定工作频率
- 1A固定电流输出能力
- 具备ON-OFF迟滞开关功能
- 内置过温保护、过流保护
- 内置频率补偿功能
- 高工作效率、线性调整率和负载调整率
应用领域
- 液晶显示器
- 液晶电视
- 数码相框
- 电视机顶盒
- 调制解调器
