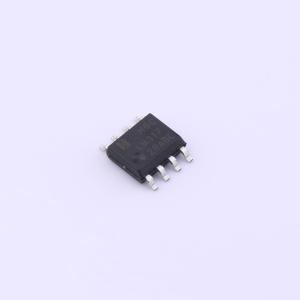

LM317DRG
1.2V~37V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线三端可调节输出正电压稳压器
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM317DRG
- 商品编号
- C5145292
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | - | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | 0℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM317是一款可调节的三端正电压稳压器，在1.2V至37V的输出电压范围内可提供超过100mA的电流。该器件使用简便，仅需两个外部电阻即可设定输出电压。它集成了内部限流、热关断和安全工作区补偿功能，从而提供了可靠的保护。此稳压器适用于多种场合，包括局部稳压和板载稳压。它还可用于构建可编程稳压器，或通过在调整端与输出端之间连接一个固定电阻，作为精密的稳流器使用。输出电压由公式Vout=1.25V×(1+R2/R1)+IAdj×R2给出，其中IAdj通常约为50 μA，在多数应用中可忽略不计。为实现最佳性能，建议将编程电阻R1尽可能靠近稳压器安装，并将R2的接地点设置在靠近负载接地端的位置。推荐使用0.1 μF的陶瓷电容或1 μF的钽电容作为输入旁路电容（Cin）。在调整端对地添加旁路电容（Cadj）可以提升纹波抑制能力；例如，在10V应用中，使用10 μF电容可在120Hz频率下将纹波抑制改善约15dB。虽然LM317在没有输出电容时也能保持稳定，但使用1.0 μF钽电容或25 μF铝电解电容作为输出电容（Co）可以确保稳定性并防止异常振荡。当输出电压超过25V或使用大容量电容（Co>25 μF，Cadj>10 μF）时，建议添加保护二极管以防止电容在低电流条件下向稳压器内部放电。汉芯半导体产品未获得生命支持等领域应用之许可，汉芯半导体将不承担产品在这些领域应用造成的后果。
商品特性
- 输出电流超过100 mA
- 输出电压在1.2V至37V范围内可调节
- 内部热过载保护
- 不随温度变化的内部短路电流限制
- 输出晶体管安全工作区补偿
- 无需备置多种固定电压
