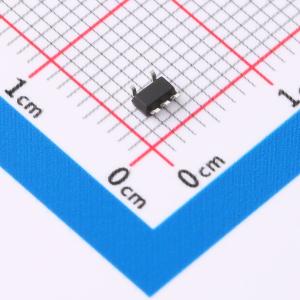

温馨提醒：图片仅供参考，商品以实物为准
LM321IDBVRG
低功耗运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品为低功耗、宽电源范围的运算放大器，可应用于广泛的领域。具有高单位增益频率和指定的 0.4V/μs 压摆率，静态电流仅为 430μA/放大器（5V），输入共模范围包括地，能够在单电源和双电源应用中工作，还能轻松驱动大电容负载。采用 SOT23-3 封装，价格经济，且不占用过多电路板空间。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM321IDBVRG
- 商品编号
- C5145290
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 430uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM321为低功耗系统带来了性能与经济效益的结合。其具备高单位增益频率和指定的0.4V/μs压摆率，而静态电流仅为每放大器430μA（5V）。输入共模范围包含地电位，因此该器件能够在单电源应用以及双电源应用中工作。它还能够轻松驱动大容性负载。LM321采用SOT23-3封装。总体而言，LM321是一款低功耗、宽电源范围的高性能运算放大器，能够以经济实惠的价格设计到广泛的应用中，且不牺牲宝贵的电路板空间。
商品特性
- 增益带宽积 1MHz
- 低电源电流 430μA
- 低输入偏置电流 45nA
- 宽电源电压范围 +3V 至 +32V
- 高容性负载下稳定
- LM324的单通道版本
应用领域
- 充电器
- 电源
- 工业控制
- 台式机
- 通信基础设施
