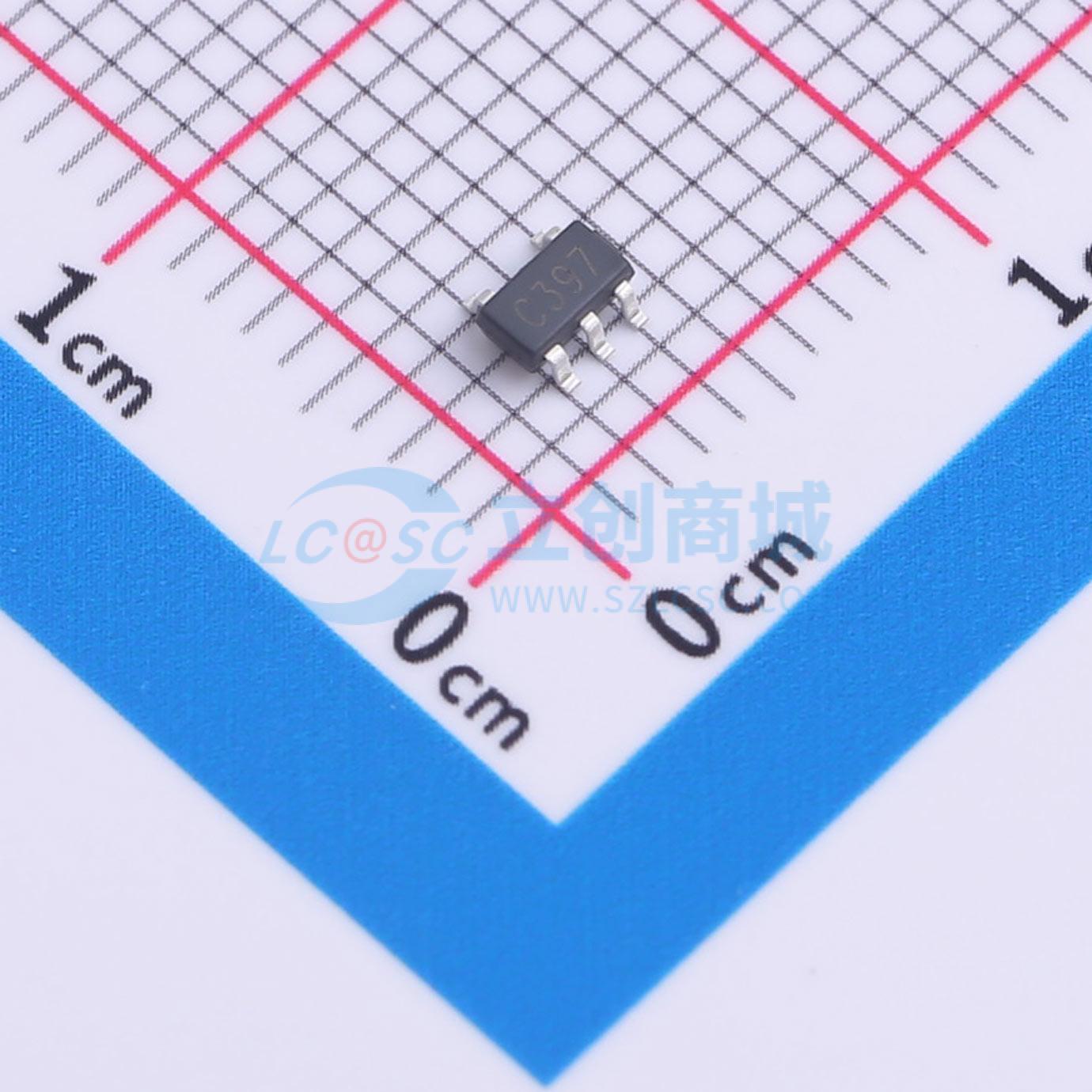

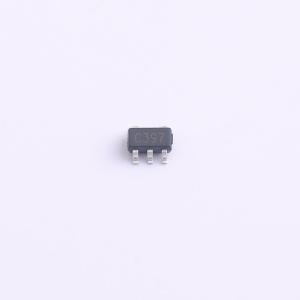

温馨提醒：图片仅供参考，商品以实物为准
LM397DBVRG
单通用电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单电压比较器，输入共模包括地。设计用于单5V至30V电源或双电源供电。其低电源电流几乎与电源电压的大小无关。具有集电极开路输出级，允许在输出端连接外部电阻。通过将电阻连接到不同电压电平（电平转换器），输出可以直接与TTL、CMOS和其他逻辑电平接口。采用节省空间的5引脚SOT-23封装，并且引脚与单差分比较器TL331兼容。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM397DBVRG
- 商品编号
- C5145281
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 7nA | |
| 传播延迟(tpd) | 440ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 300uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~30V | |
| 输入失调电流(Ios) | 50nA | |
| 功能特性 | - |
商品概述
LM397器件是一款单路电压比较器，其输入共模范围包含地电位。该器件设计用于在单电源5 V至30 V或分离电源下工作，其低电源电流几乎与电源电压大小无关。LM397采用开集电极输出级，允许在输出端连接外部电阻。通过将电阻连接至不同电压电平（电平转换器），输出可直接与TTL、CMOS和其他逻辑电平接口。LM397采用节省空间的5引脚SOT-23封装，并且引脚与单路差分比较器TL331兼容。
商品特性
- 5引脚SOT-23封装
- 工业工作温度范围：-40°C 至 +85°C
- 单电源或双电源供电
- 宽电源电压范围：5 V 至 30 V
- 低电源电流：300 µA
- 低输入偏置电流：7 nA
- 低输入失调电流：±1 nA
- 低输入失调电压：±2 mV
- 响应时间：440 ns (过驱动50 mV时)
- 输入共模电压范围：0 至 VS - 1.5 V
应用领域
- A/D转换器
- 脉冲与方波发生器
- 峰值检测器
- 工业应用
