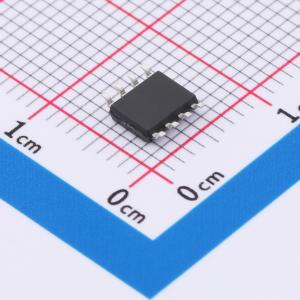

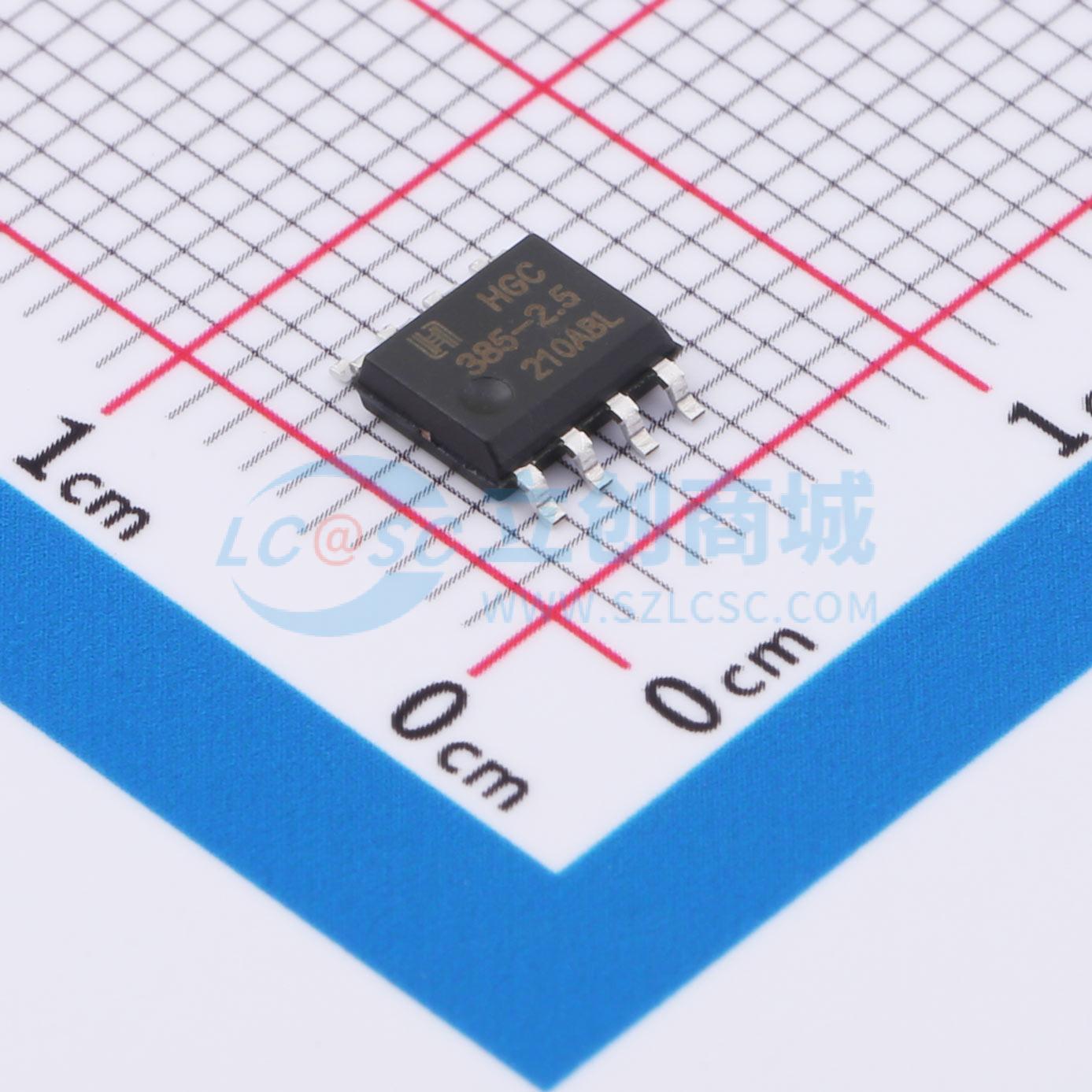

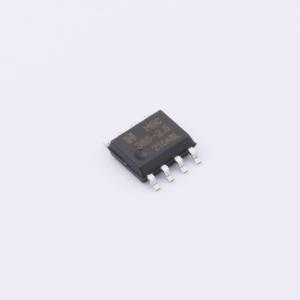

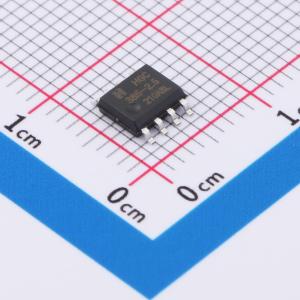

温馨提醒：图片仅供参考，商品以实物为准
LM385D-2.5RG
微功耗电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压基准芯片 2.5V 微功耗电压
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM385D-2.5RG
- 商品编号
- C5145285
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 输出电压 | 2.47V~2.52V | |
| 输出电流 | 20mA | |
| 精度 | ±0.3% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 30ppm/℃ | |
| 静态电流(Iq) | 15uA | |
| 最小阴极电流调节 | 15uA | |
| 噪声(10Hz-10kHz) | 60uVrms | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM385 是一种双极工艺技术制作的微功耗带隙基准电压源。它可在 10μA~20mA 工作电流范围内提供稳定的电压基准，具有很低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构保证了极小的输出电压容差。由于 LM385 的带隙基准构成组件仅有晶体管和电阻，所以电路具有很低的噪声和良好的长期稳定性。 LM385 设计中已认真考虑了各种负载下的可能遇到的问题，使得 LM385 对外部负载具有很大的适应性，在绝大多数基准电压源应用场合都能胜任。LM385 较宽的动态工作范围使得芯片在供电电源较大幅度变化时仍能表现出极佳的调整能力。 LM385 在提供精密基准的同时，只需极低的负载电流，因此特别适用于微功耗电路，作为电池供电的便携仪器、稳压电源以及通用模拟电路中基准电压源。
商品特性
- ±4mV （ <±0.3% ）最大初始容差（A 级）
- 0.6Ω 最大动态阻抗（A 级）
- 工作电流： 10μA~20mA
- 低温度系数
应用领域
- 宽输入范围参考
- 微电源参考（9V 电源及 1.5V）
- 5V 调整器及 10V 参考器
- 1μA~1mA 精密电流源
- 温度表
- 微功耗热隅常温连接补偿器
- 百分度温度计
