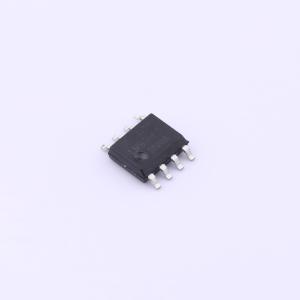

温馨提醒：图片仅供参考，商品以实物为准
LM386D-1RG
低压音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM386是一款专为低压消费类应用设计的功率放大器。其增益在内部设定为20，以减少外部元件数量，但在引脚1和8之间添加一个外部电阻和电容，可将增益提高至最高200。输入以地为参考，而输出会自动偏置到电源电压的一半
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM386D-1RG
- 商品编号
- C5145282
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA | |
| 电源纹波抑制比(PSRR) | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作电压 | 4V~12V；5V~18V | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM386是一款为低电压消费类应用设计的功率放大器。其增益内部设定为20，以减少外部元件数量，但在引脚1和8之间添加外部电阻和电容，可将增益提高至最高200。输入以地为参考，输出自动偏置为电源电压的一半。当使用6伏电源供电时，静态功耗仅为24毫瓦，这使得LM386非常适合电池供电应用。
商品特性
- 可由电池供电
- 最少的外部元件
- 宽电源电压范围：4V~12V或5V~18V
- 低静态电流消耗：4 mA
- 电压增益从20到200
- 输入以地为参考
- 输出静态电压自动居中
- 低失真
- 提供8引脚DIP/SOP/MSOP封装
应用领域
- AM - FM收音机放大器
- 便携式磁带播放器放大器
- 对讲机
- 电视音响系统
- 线路驱动器
- 超声波驱动器
- 小型伺服驱动器
- 电源转换器
