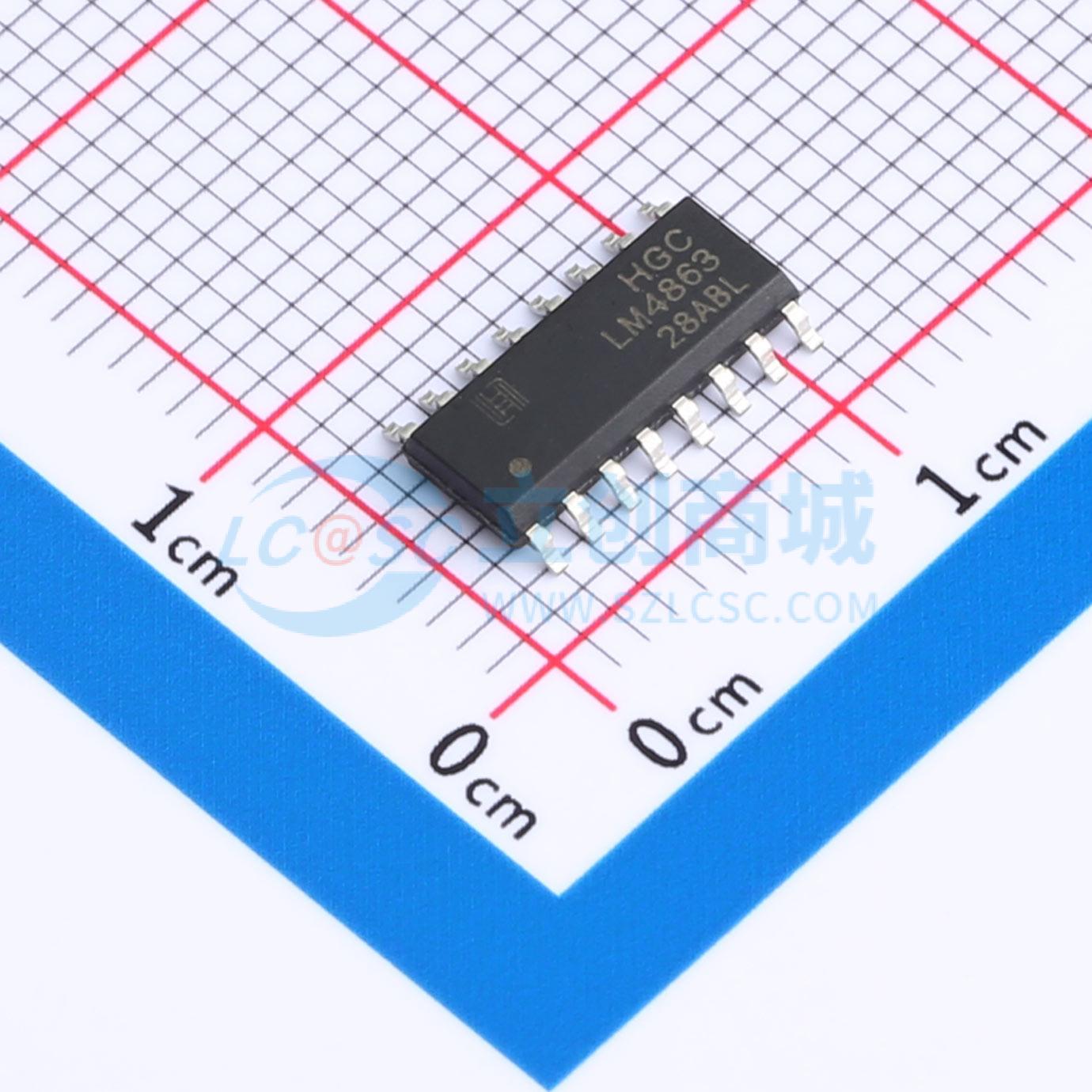

温馨提醒：图片仅供参考，商品以实物为准

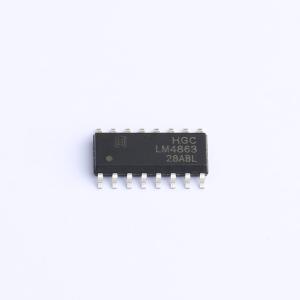

LM4863DRG
双2.2W音频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双桥接的音频功率放大器。当电源电压为5V时，在保证总谐波失真、噪声失真之和小于1.0%的情况下，可向4Ω负载提供2.2W的输出功率或者可向3Ω负载提供2.5W的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。该系列音频功率放大器为表面贴装电路，极少的外围元器件，高品质的输出功率。对于简单的音频系统设计，片内集成了双桥扬声器放大和立体声耳机放大。电路的特点为外部控制，低功耗关断模式，立体声耳机放大模式，和内部过热保护，并且在电路中减少了“开机浪涌脉冲”。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM4863DRG
- 商品编号
- C5145279
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 总谐波失真+噪声(THD+N) | 0.3% | |
| 静态电流(Iq) | 11.5mA | |
| 信噪比 | 98dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 67dB | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4863是一款双桥接音频功率放大器。在5V电源电压下，该器件能够向4Ω负载提供2.2W输出功率，或向3Ω负载提供2.5W输出功率，同时保持总谐波失真加噪声（THD+N）低于1.0%。此外，当驱动立体声耳机时，其耳机输入允许放大器工作在单端模式。该系列放大器采用表面贴装技术，所需外围元件极少，并能提供高品质的输出功率。LM4863集成了双桥扬声器放大器和立体声耳机放大器，简化了音频系统设计。其特点包括外部控制、低功耗关断模式、立体声耳机放大模式、内部过热保护，并集成了抑制开机浪涌脉冲的电路。
商品特性
- 立体声耳机放大模式
- 集成“开机浪涌脉冲”抑制电路
- 单位增益稳定
- 集成过热保护电路
- 提供DIP-16、SOP-16和TSSOP-20封装选项
应用领域
- 多媒体监视器
- 便携式电脑
- 台式电脑
- 便携式电视
