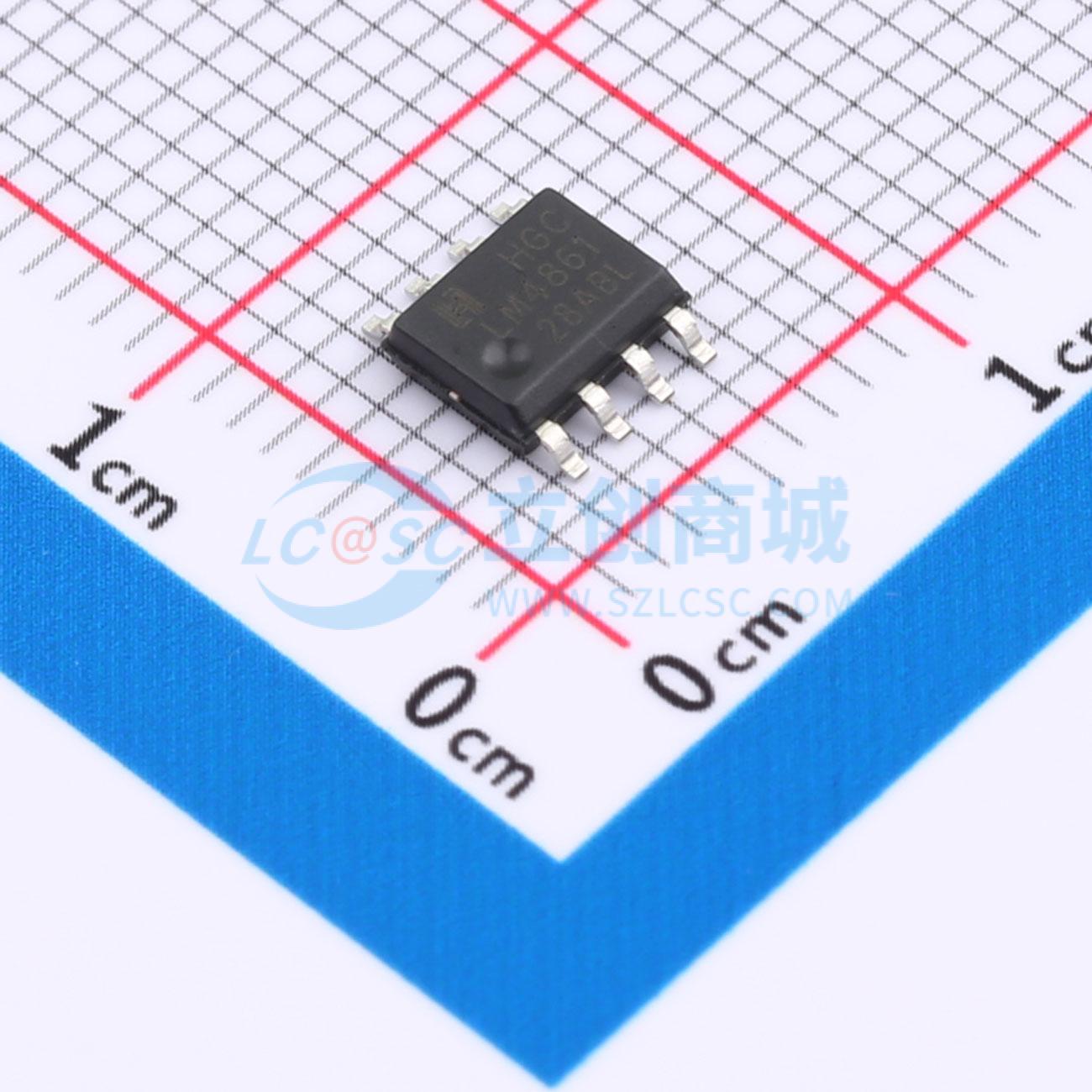

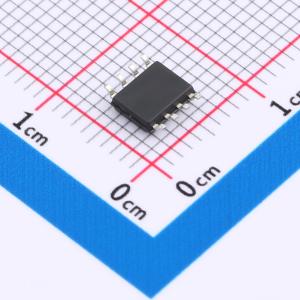

温馨提醒：图片仅供参考，商品以实物为准
LM4861DRG
1.1W 功率放大器带关机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款桥式连接音频功率放大器，能够在使用5V电源、向8Ω负载提供1W连续平均输出功率时，实现总谐波失真加噪声（THD+N）为1%（最大值）。采用表面贴装封装，以最少的外部元件提供高质量输出功率。不需要输出耦合电容、自举电容或缓冲网络，非常适合低功耗便携式系统。具有外部控制的低功耗关机模式以及内部热关断保护机制。单位增益稳定，可通过外部增益设置电阻配置，最高差分增益可达10，无需外部补偿元件。通过适当补偿可实现更高增益。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM4861DRG
- 商品编号
- C5145280
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.1Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.72% | |
| 静态电流(Iq) | 6.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 65dB | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4861是一款桥接式音频功率放大器，在5V电源供电下，能够向8Ω负载提供1.1W的连续平均功率，总谐波失真加噪声为1%。Boomer音频功率放大器专为使用表面贴装封装，以最少的外部元件提供高质量输出功率而设计。由于LM4861不需要输出耦合电容、自举电容或缓冲网络，因此非常适合低功耗便携式系统。该器件具有外部可控的低功耗关断模式以及内部热关断保护机制。这款单位增益稳定的放大器可以通过外部增益设置电阻配置差分增益，最高可达10，而无需使用外部补偿元件。通过适当的补偿，可以实现更高的增益。
商品特性
- 无需输出耦合电容、自举电容或缓冲电路
- 采用小外形封装
- 兼容PC电源
- 具备热关断保护电路
- 单位增益稳定
- 支持外部增益配置
应用领域
- 个人计算机
- 自供电扬声器
- 便携式消费电子产品
- 玩具与游戏
